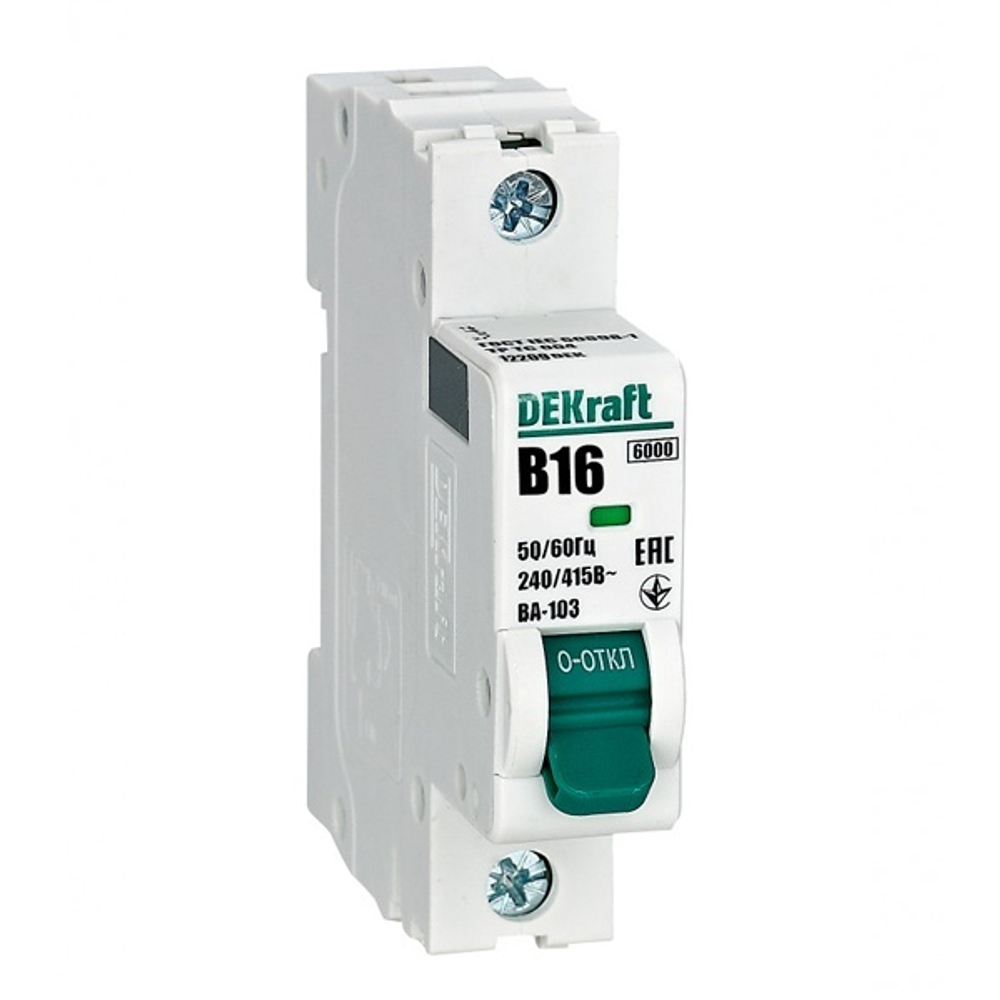

Однополюсный электрический модульный автомат Шнайдер Электрик 16А типа B 12209DEK
Модульный автоматический выключатель производства DEKraft серии ВА-103 от компании Schneider Electric предназначен для управления нагрузкой, разъединения электрических цепей и их защиты от перегрузки и короткого замыкания. Прибор с одним полюсом работает в сети переменного тока с напряжением 240/415 Вольт. Отключающая способность составляет 6000 Ампер, номинальный ток 16 Ампер и уставка типа B. Данное устройство можно встретить в распределительных щитах жилых домов, административных зданий и на объектах промышленности. Автомат с характеристикой B чувствителен к току в цепи, который в 3-5 раз больше номинального. Он чаще применяется для защиты цепи большой протяженности, к которой подключены розетки или приборы освещенности. Подключение устройства осуществляется сверху или снизу. Максимальное сечение кабеля составляет 25 мм. На корпус нанесена четкая маркировка крупными буквами, и есть место под надпись или наклейку. Корпус изготовлен из самозатухающего термостойкого пластика. Механическая износостойкость составляет 25 тысяч циклов, коммутационная – 6 тысяч циклов. Передняя панель оснащена рычагом с поперечной планкой, имеющим 2 положения: I/O (включено/отключено). Параметры автомата: 18х80х72 мм.
