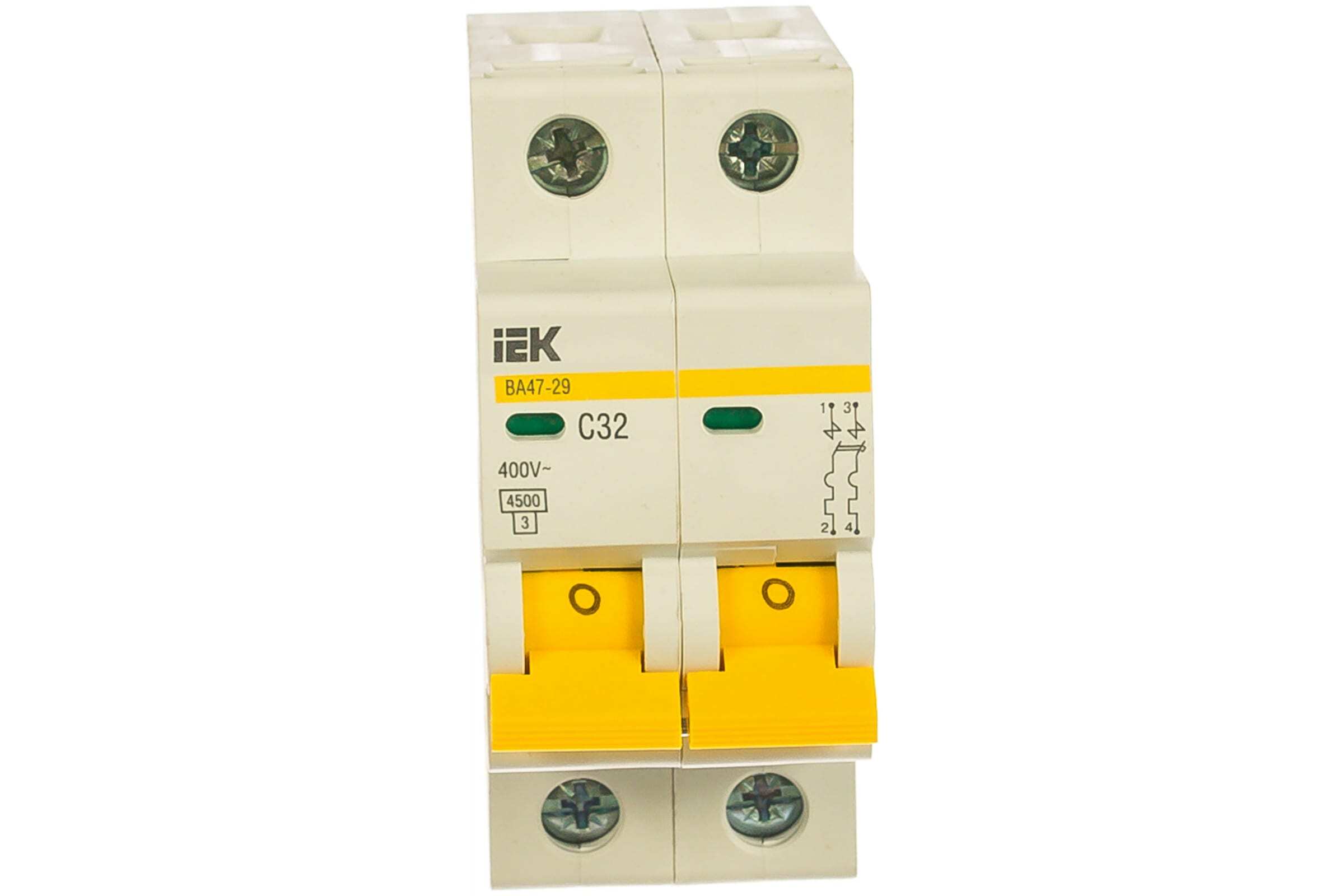

Автоматический выключатель ВА47-29 2Р 32А 4,5кА х-ка С ИЭК

Все описание Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий. Срок службы: 15 лет Гарантия: 10 лет Преимущества Два типа защиты от перегрузки и короткого замыкания. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки: – контакт состояния КС47; – контакт состояния КСВ47; – расцепитель минимального напряжения РММ47; – расцепитель независимый РН47. Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания. Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. Наличие индикатора положения контактов. Широкий диапазон рабочих температур от -40 до +50 °С. Новый эргономичный дизайн рукоятки включения/выключения. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. KARAT Автоматический выключатель ВА47-29 2P C 32А 4,5кА IEK Особенности конструкции Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением. Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели. Защита механизма теплового расцепителя плексигласовой вставкой от изменения заводских настроек. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление. Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания: патент № RU 139886. Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой и металлической антипрогарных пластин. Номин ток, А 32.0 Количество полюсов 2 Номин импульсное выдерживаемое напряжение, кВ 4 Характеристика срабатывания - кривая тока C Тип напряжения Перемен./постоян. (AC/DC) Номин раб напряжение, В 400 Номин напряжение постоян тока - DC, В ≤ 48 Тип расцепителя Тепловой, электромагнитный Потери энергии, Вт 12.0 Частота, Гц 50 Класс токоограничения 3 Возможна дополнит комплектация Да Тип монтажной рейки 35x7.5 Наличие электронного расцепителя Нет Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 4.5 Подходит для защитного выкл двигателя Да Отключающая способность по EN 60898, кА 4,5 Общ количество полюсов 2 Климатическое исполнение УХЛ4 Тип монтажа на DIN-рейку Ширина по количеству модульных расстояний 2 Степень защиты - IP IP20 Сфера применения Промышленное и бытовое Наличие теплового расцепителя Да Наличие электромагнитного расцепителя Да Монтажная глубина - ниши, мм 73,6 Макс сечение входящего кабеля, мм² 25 Тип подключения Винтовое соединение Количество защищенных полюсов 2 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 4.5 Количество силовых полюсов 2 Время срабатывания расцепителя в зоне КЗ tm, с 0,1 Наличие взрывозащиты Без взрывозащиты Наличие дифференциального расцепителя Нет Частота, Гц 50 Номинальный ток, А 32
