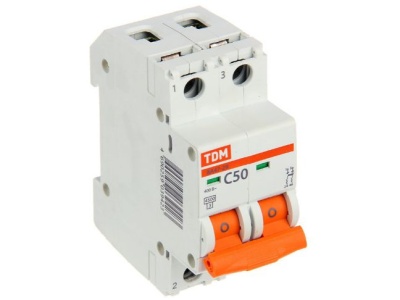

Автоматический выключатель ВА47-29 2Р 50А 4,5кА х-ка С TDM

Все описание Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку. Характеристика отключения ВА47-29 – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания. Характеристика B – автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой. Характеристика С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях. Характеристика D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр. Конструкция Отличительной особенностью данных автоматов является ширина модуля – 17,5 мм достигаемая за счет применяемых материалов и технологий. Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери. На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено). В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев. Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы. Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке. Оттенок цвета производителя - Код класса ETIM EC000042 Серия ВА47-29 Серия маркетинг - Страна происхождения КИТАЙ ШтрихКод ЕАН 4690259039423 Вес Нетто 0.208 Номинальное импульсное выдерживаемое напряжение Uimp 4 Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*) 4,5 Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*) 4,5 Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*) 4,5 Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*) 4,5 Возможна дополнит. комплектация Да Глубина установочная (встраив.), мм 75 Категория перенапряжения 3 Класс токоограничения 3 Количество защищенных полюсов 2 Модульная ширина (общее количество модулей) 2 Номин. (расчетное) напряжение, В 230...400 Номин. напряжение изоляции Ui, В 4 Номин. отключающая способность по EN 60898, кА 4,5 Номин. ток, А 50 Общ. количество полюсов 2 Одновременное отключение нейтрали (N) Да Подходит для скрытого монтажа (заподлицо) Да Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² 1,5...25 Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² 1,5...25 Рабочая температура окружающей среды, °C -40...50 Степень загрязнения 3 Степень защиты (IP) IP20 Тип напряжения AC (перемен.) Характеристика срабатывания (кривая тока) C Частота, Гц 50...50
