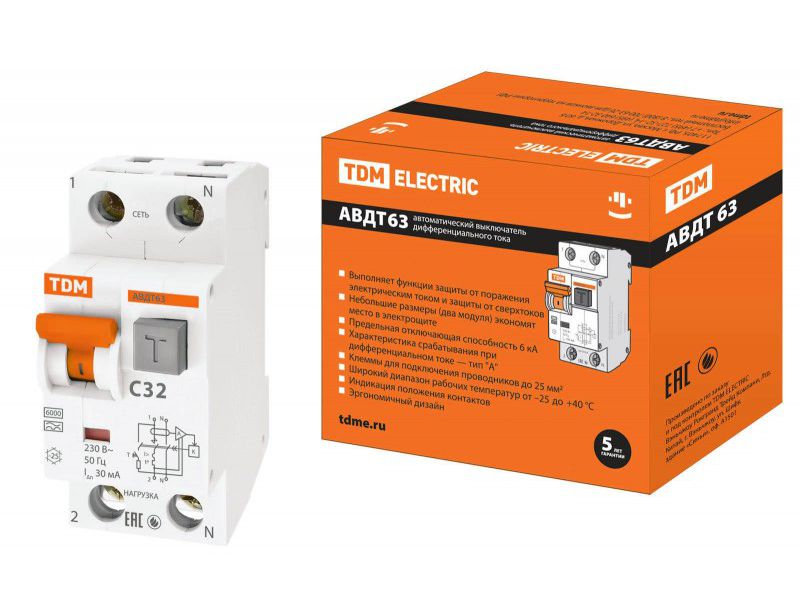

Диф.автомат С32 63 2Р(1Р+N) 30мА 6кА тип А TDM

Все описание АВДТ 63 выполняет функцию обнаружения дифференциального тока, а также защиты от сверхтоков. Применяется в вводно-распределительных устройствах, электрощитах: этажных, квартирных, ЩУ, ЩРН. Защита от токов перегрузки и короткого замыкания. Защита от токов утечки. Защита от пожара. Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока (утечки) на землю. Дифференциальный ток – ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10, 30, 100мА. Аппараты с уставкой 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту. Кривая отключения – отражает порог срабатывания при защите от короткого замыкания. Кривая B – автомат срабатывает при появлении вцепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используется в бытовых сетях с замоноличенной алюминиевой проводкой. Кривая С – ток вцепи в 5-10 раз больше номинального (т.е. автомат на16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях. Дифференциальные автоматы класса А защищают как от синусоидальных, так и пульсирующих дифференциальных токов. Они возникают в цепи, где есть электронная техника – компьютеры, телевизоры, ноутбуки – т.к. эти приборы обладают импульсными источниками питания. Преимущества Аппарат АВДТ63 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока. Аппарат занимает два стандартных модуля в щитке – 36мм. Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено). Аппарат имеет повышенную помехозащищенность. В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом – контактная группа нулевого полюса и блок дифференциальной защиты. Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении. Наличие двойного одновременного подключения шины (возможно использование FORK и PIN) и проводника значительно расширяет диапазон возможных схемных решений. Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже. Оттенок цвета производителя Серый Код класса ETIM EC000905 Серия АВДТ Серия маркетинг - Страна происхождения КИТАЙ ШтрихКод ЕАН 4690259002892 Вес Нетто 0.233 Характеристика отключения Без задержки Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1 6 Номинальная отключающая способность при коротком замыкании согласно EN 61009 6 Номинальное импульсное выдерживаемое напряжение Uimp - Глубина установочная (встраив.), мм 72 Защита от ложного срабатывания - Категория перенапряжения 3 Класс токоограничения 3 Количество защищенных полюсов 1 Модульная ширина (общее количество модулей) 2 Номин. (расчетное) напряжение, В 230...230 Номин. напряжение изоляции Ui, В - Номин. отключающая способность по EN 60898, кА 6 Номин. отключающая способность по IEC 60947-2, кА 6 Номин. ток утечки, А 0,03 Номин. ток, А 32 Общ. количество полюсов 2 Одновременное отключение нейтрали (N) Да Подходит для скрытого монтажа (заподлицо) Да Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² -...0 Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² 1,5...35 Рабочая температура окружающей среды, °C -25...40 С блокировкой Нет Степень загрязнения 1 Степень защиты (IP) IP20 Тип напряжения AC (перемен.) Тип тока утечки A Устойчивость к импульсному току, кА - Характеристика срабатывания (кривая тока) C Частота 50 Гц
