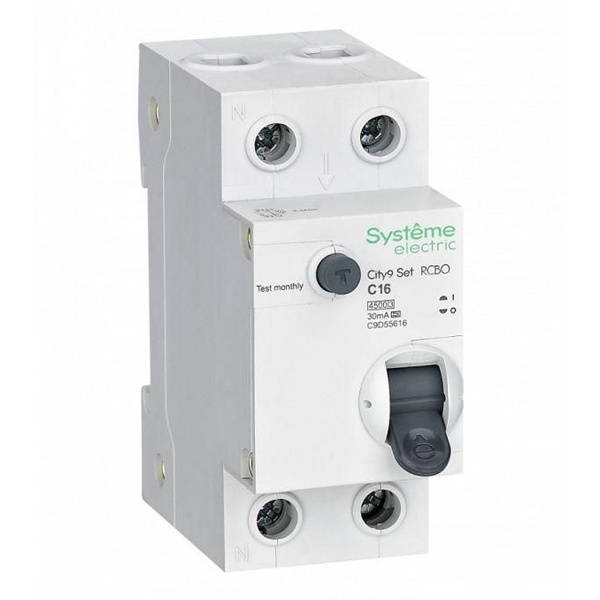

Двухполюсный автоматический выключатель дифференциального тока City9 Set, номинальным током 16 Ампер, с током утечки 30 мА тип A C9D55616
Автоматический выключатель дифференциального тока (АВДТ) применяется в электрических сетях с номинальным напряжением 230 В и частотой 50 Гц. Он совмещает функции автоматического выключателя и устройства защитного отключения (УЗО), обеспечивая комплексную защиту:
Уставка по току утечки составляет 30 мА, что соответствует нормативным требованиям для защиты человека и считается безопасным порогом отключения при аварийной утечке тока.
Для контроля работоспособности устройства предусмотрена тестовая кнопка "TEST", при нажатии на которую симулируется утечка, и аппарат должен сработать, отключив питание.
Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм, что обеспечивает лёгкую установку в распределительные щиты и электрощитовые шкафы.
АВДТ широко используется в жилых, административных и промышленных зданиях, особенно в цепях с повышенными требованиями к безопасности.
- Характеристики:
- Степень защиты - IP20
- Тип напряжения - AC
- Номинальное напряжение - 230...230 В
- Глубина установочная (встраив.) - 45 мм
- Модульная ширина - 2
- Номинальный ток - 16 А
- Характеристика срабатывания (кривая тока) - C
- Номинальная отключающая способность по IEC 60947-2 - 4.5 кА
- Отключение нейтрали (N)
- Категория перенапряжения - 4
- Общее количество полюсов - 2
- Номинальная отключающая способность по EN 60898 - 4.5 кА
- Количество защищенных полюсов - 1
- Частота - 50 Гц
- Класс токоограничения - 3
- Тип тока утечки - A
- Номинальный ток утечки - 0.03 А
- Устойчивость к импульсному току - 0.25 кА
- Номинальное напряжение изоляции Ui - 500 В
- Номинальное импульсное выдерживаемое напряжение Uimp - 4 кВ
- Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1 - (AC 230V 4.5 kA)
- Габаритные размеры - 73х35х81 мм
