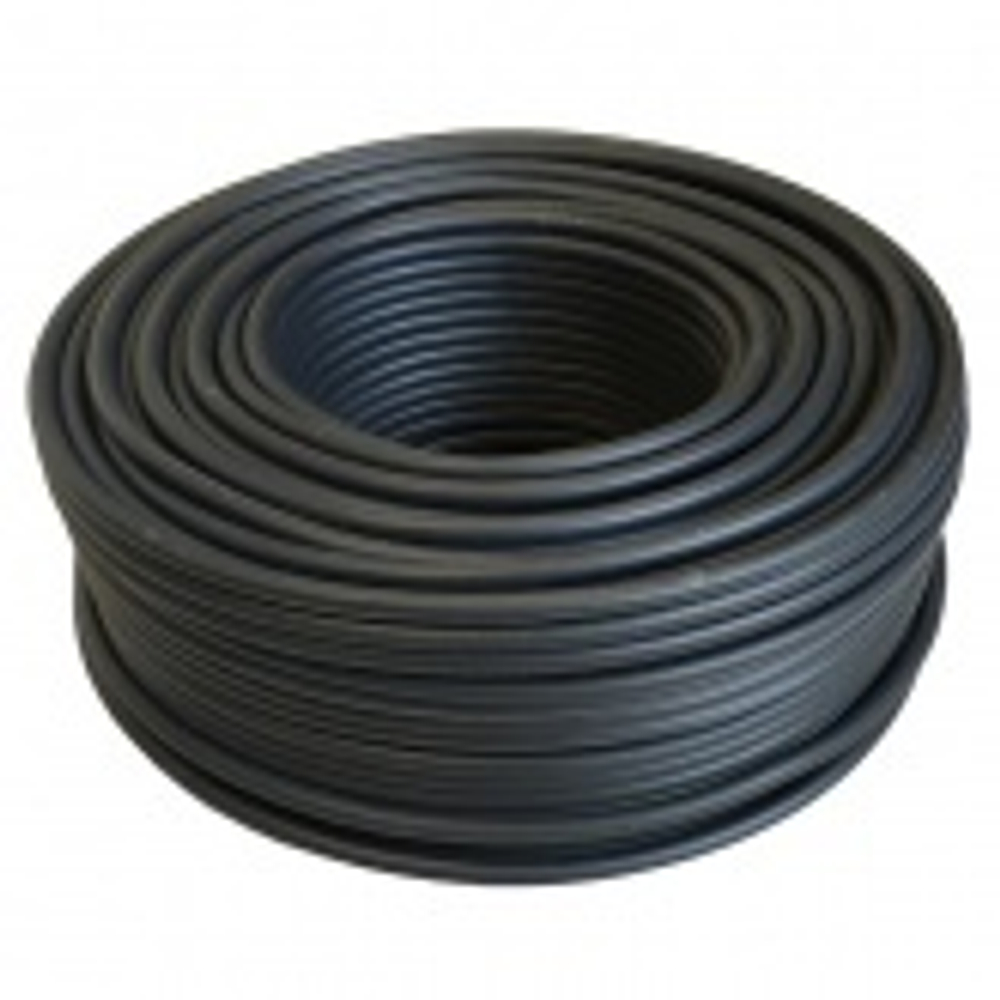

Электрический кабель ВВГ нг А FR LS 0,66 кВ негорючий с 5-ю медными жилами 25 мм2 мж (многожильные) в огнеупорной ПВХ изоляции ВВГнг(А)-FRLS 5х25
Применение кабеля ВВГнг(А)-FRLS 5х25 мм:
Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках в системах пожарной и охранной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ) любых многолюдных мест, опасных с точки зрения возникновения пожара (шахт, туннелей, высотных зданий, больниц) и где важно сохранить работоспособность систем и оборудования для спасения людей и материальных ценностей (жилых и общественных зданиях: в кинотеатрах, медицинских и учебных учреждениях, магазинах и т.п.). Возможна прокладка кабеля во взрывоопасных зонах всех классов (кроме зон класса В-1).

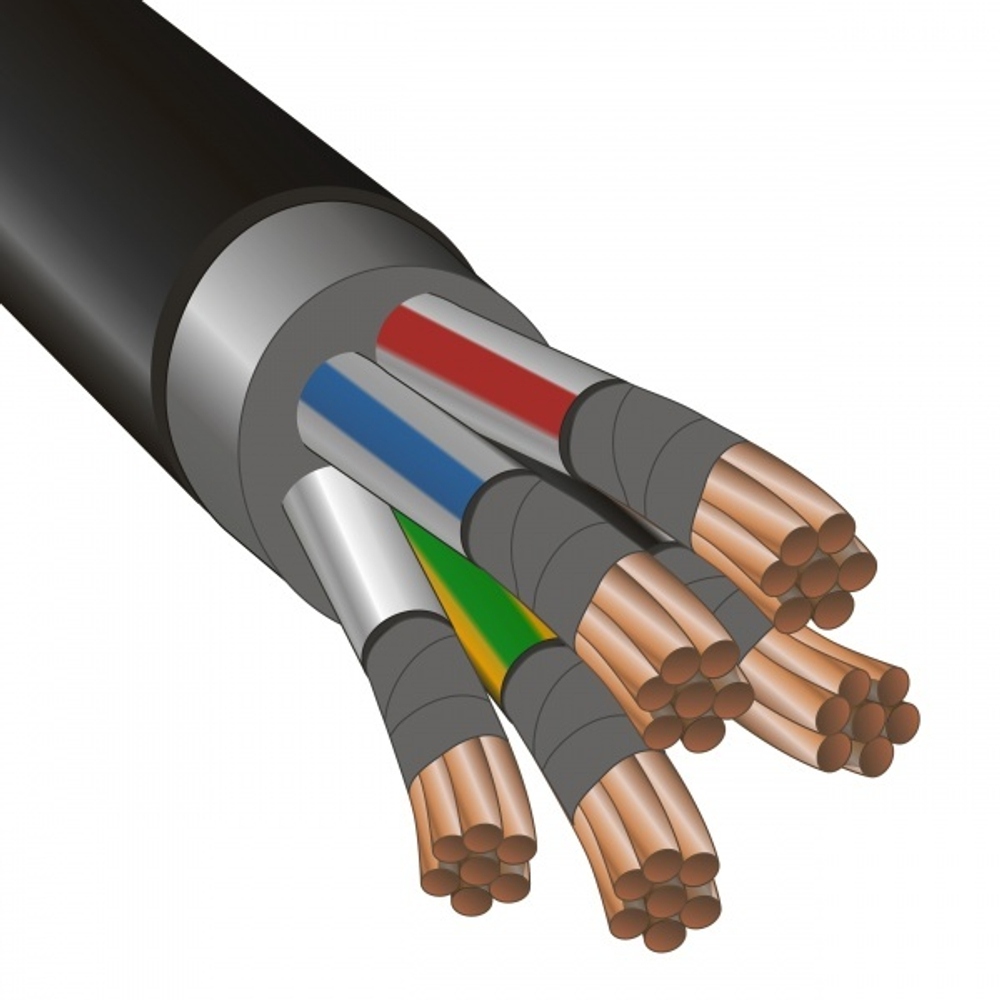

Структура кабеля ВВГнг(А)-FRLS 5х25 мм:1. Токопроводящая жила – семипроволочная, круглой формы, 1 и 2 класса по ГОСТ 22483-77.
2. Термический барьер – обмотка из слюдосодержащих лент.
3. Изоляция - поливинилхлоридный пластикат пониженной пожарной опасности.
4. Скрутка - изолированные жилы пятижильных кабелей скручены.
5. Внутренняя оболочка - ПВХ пластикат пониженной пожарной опасности.
6. Экран (в кабелях марки ВВГЭнг(А)-FRLS) - обмотка из медной фольги или медной ленты.
7. Наружная оболочка - поливинилхлоридный пластикат пониженной пожарной опасности.
Дополнительно.1. Изоляция:
- жилы многожильных кабелей различаются по цвету
- нулевая жила имеет изоляцию синего цвета
- жила заземления имеет двухцветную (зелено-желтую) изоляцию
2. Скрутка:
- кабели в скрутке должны быть одного сечения
- в четырехжильных скрутках допускается один кабель меньшего сечения (жила заземления или нулевой)
3. Экран:
- допускается наложение экрана из повива медных проволок, скрепленных медной лентой
Технические характеристики кабеля ВВГнг(А)-FRLS:- Диаметр изделия - 31,4 мм
- Масса изделия - 1886 кг/км
- Вид климатического исполнения кабелей УХЛ, категории размещения 1,5 по ГОСТ 15150-69
- Диапазон температур эксплуатации: от -50°С до +50°С
- Относительная влажность воздуха при температуре до +35°С: до 98%
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С
- Минимальный радиус изгиба при прокладке - 7,5 наружных диаметров
- Кабели не распространяют горение: при групповой прокладке по категории А
- Дымооборазование (при горении и тлении кабелей) не приводит к снижению светопроницаемости в испытательной камере более чем на 50%
- Огнестойкость кабелей: не менее 180 минут
- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
- Допустимая температура нагрева жил при коротком замыкании (продолжительностью не более 5 секунд): +160°С
- Допустимая температура нагрева жил в режиме перегрузки: +90°С
- Предельная температура токопроводящих жил кабелей по условиям невозгорания кабеля при коротком замыкании: +350°С
- Гарантийный срок эксплуатации: 5 лет
- Срок службы: 30 лет
- Срок хранения:
на открытых площадках - не более 2 лет
под навесом - не более 5 лет
в закрытых помещениях - не более 10 лет
