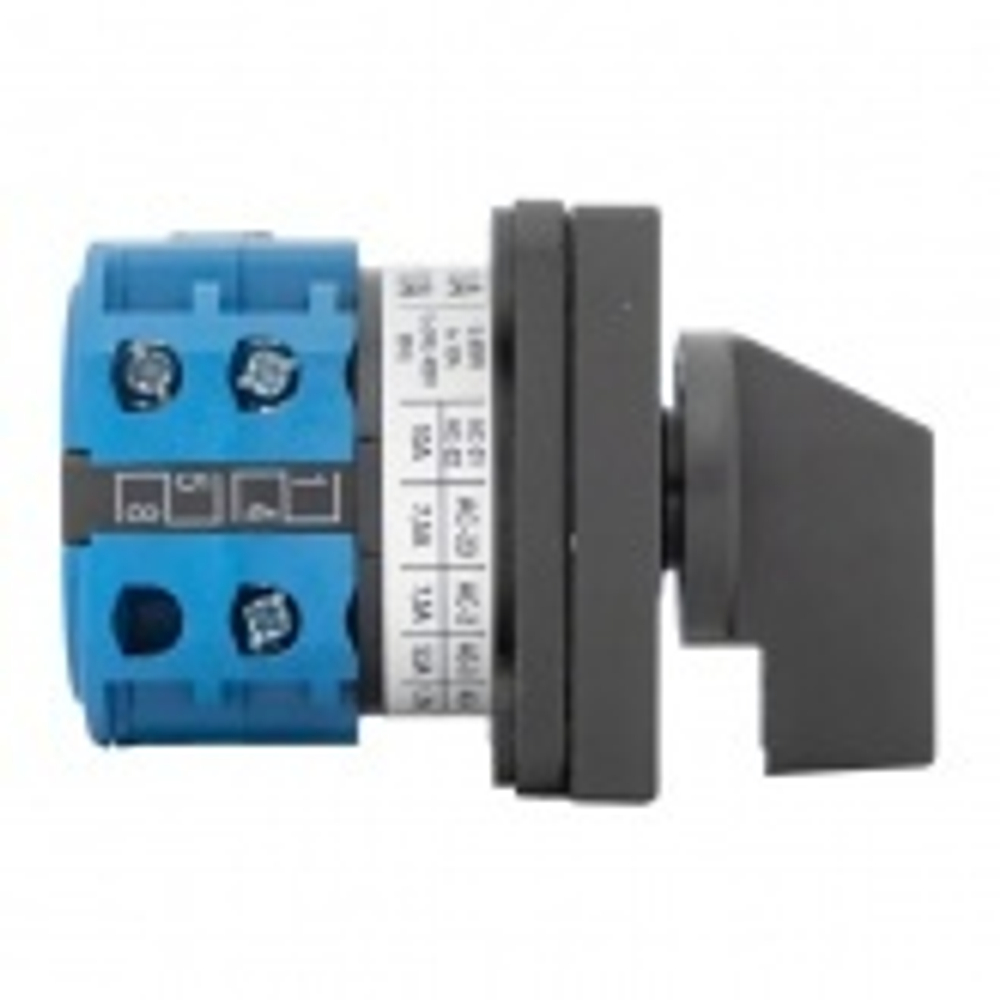

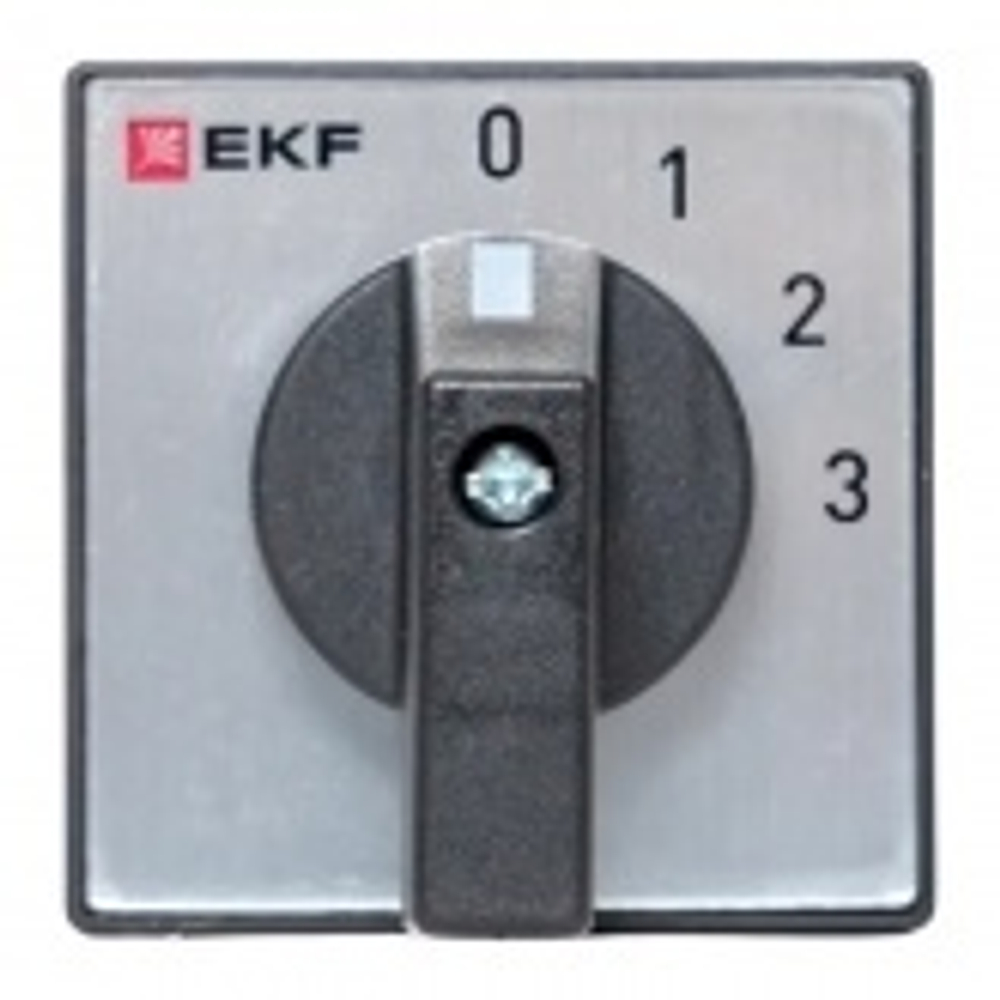

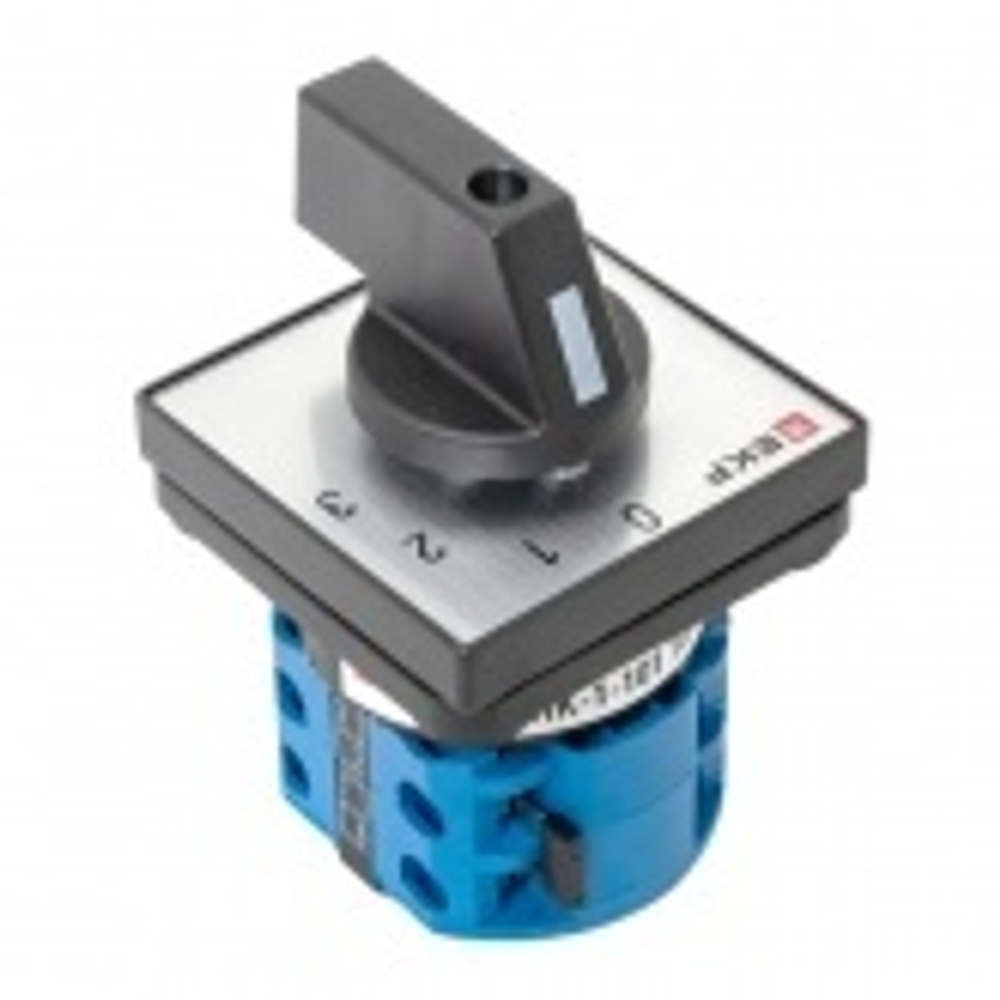

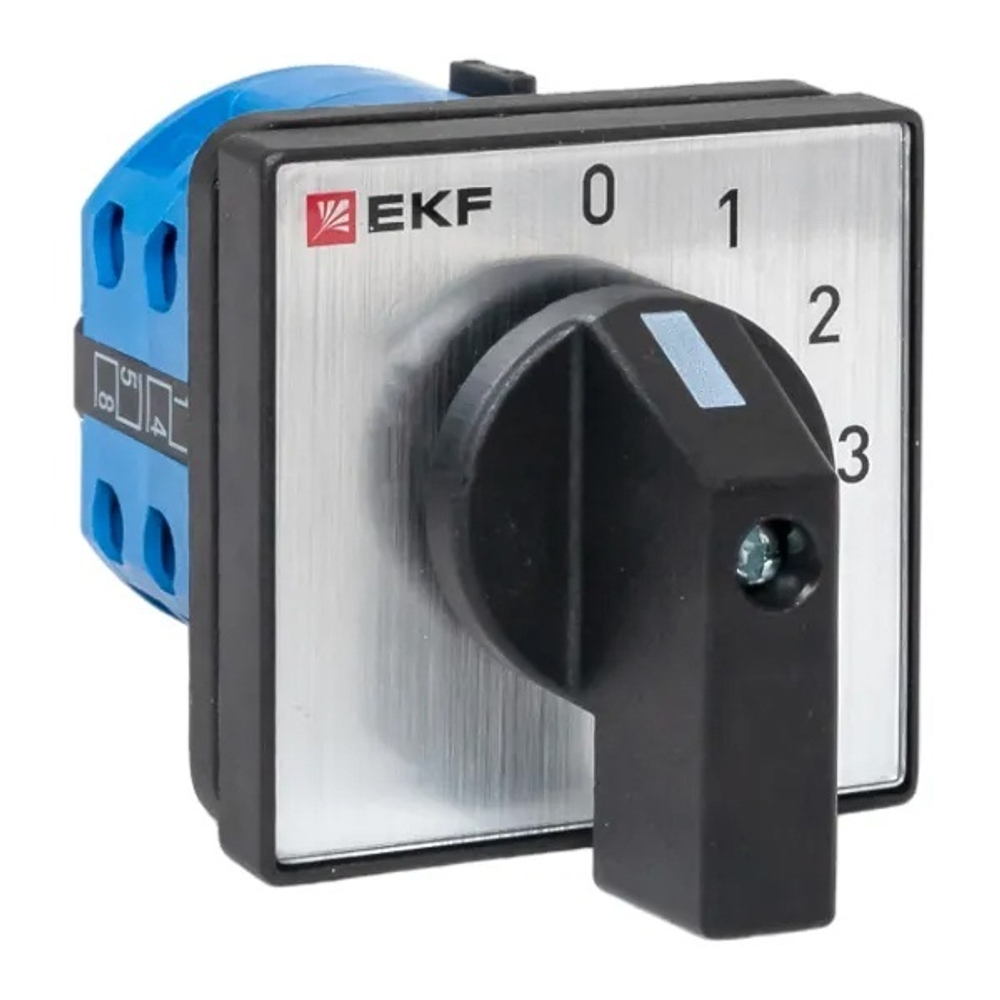

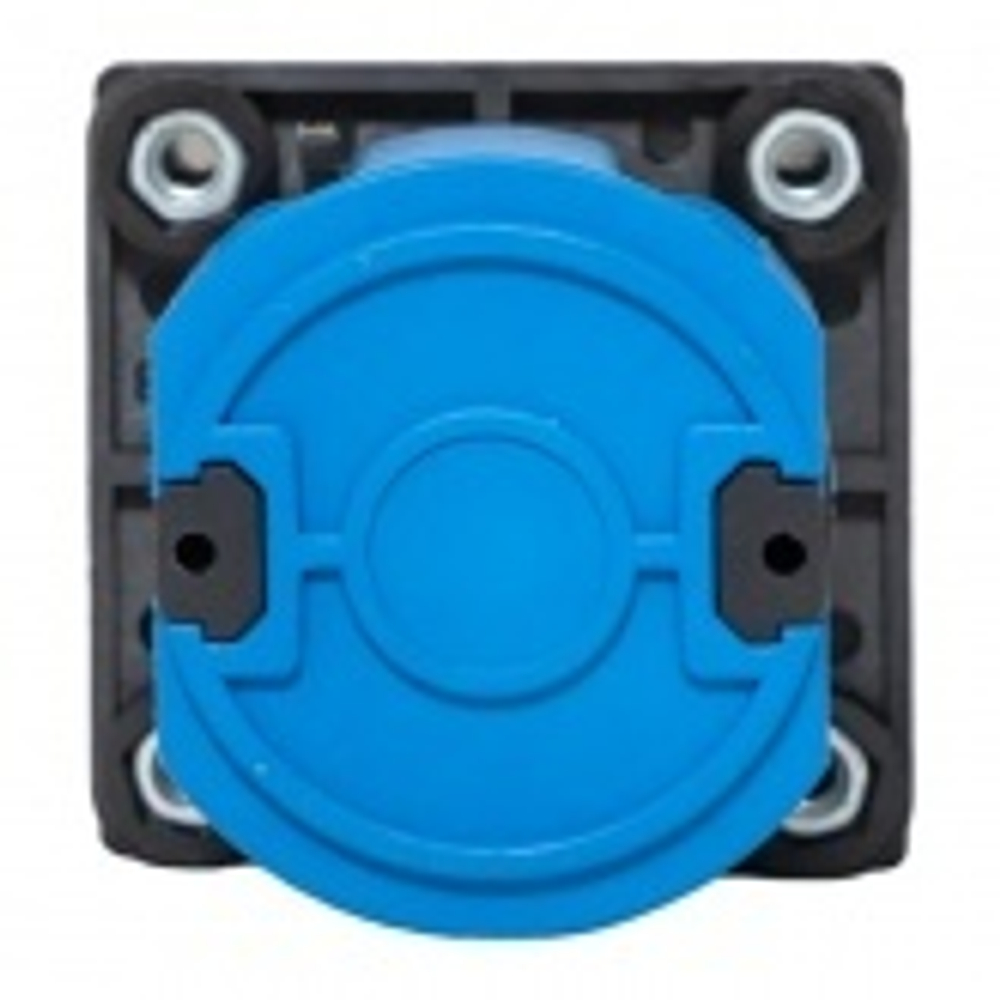

Переключатель кулачковый ПК-1-101 10А 1P «0-1-2-3» IP20 EKF pk-1-101-10

Однополюсный поворотный переключатель EKF ПК-1 на 4 положения pk-1-101-10

Кулачковые переключатели серии ПК EKF PROxima — это механические коммутационные устройства, предназначенные для работы в цепях переменного тока с номинальным напряжением до 400 В и частотой 50/60 Гц. Их конструкция обеспечивает надежность и устойчивость к внешним воздействиям благодаря контактам с повышенным содержанием серебра, что снижает переходное сопротивление.

Ассортимент кулачковых переключателей включает:
• ПК-1 — стандартные переключатели с различными схемами коммутации и количеством полюсов;
• ПК-2 — трехфазные переключатели с усовершенствованной контактной группой, выполняющие функцию выключателя нагрузки;
• ПК-3 — трехфазные переключатели в защитном корпусе с уровнем защиты IP 54, также выполняющие функцию выключателя нагрузки.

Особенности установки:
• Переключатели ПК-1 и ПК-2 монтируются с передним креплением, что позволяет устанавливать их на переднюю панель щитового оборудования, пульты управления и т. д.
• Модели ПК-3 снабжены задним креплением и предназначены для монтажа на монтажную панель.

Применение:

Кулачковые переключатели ПК EKF PROxima подходят для коммутации силовых и контрольных цепей под нагрузкой, а также переключения между цепями в следующих областях:

• оборудование диспетчеризации;
• управление и распределение электроэнергии, испытательные стенды;
• пульты управления;
• сварочное оборудование и другие системы.

Характеристики:
• Количество позиций переключения - 4
• Номинальный продолжительный ток - 10 А
• Степень защиты - IP20
• Количество полюсов - 1
• С нейтральным 0-положением (ОТКЛ) - Да
• Позиции переключения - 0-1-2-3
• Тип элемента управления - Рукоятка поворотая короткая (узкий хват)
• Модульное исполнение Нет
• Возможно измерение между фазой и нейтралью - Нет
• Возможно измерение между фазами - Нет
• Количество вспомогательных нормально разомкнутых (НО) контактов - 0
• Количество вспомогательных нормально замкнутых (НЗ) контактов - 0
• С блоком управления - Нет
• С возвратом в нейтральное положение ("0") - Нет
• Размер передней панели - 48х48 мм
• Подходит для напольного монтажа - Нет
• Подходит для монтажа на передней стенке, 4 отверстия - Да
• Подходит для установки в распределительный щит - Да
• Комплектное устройство в корпусе - Нет
• Максимальное допустимое рабочее напряжение - 400 В
• Общее количество модульных расстояний - 3
