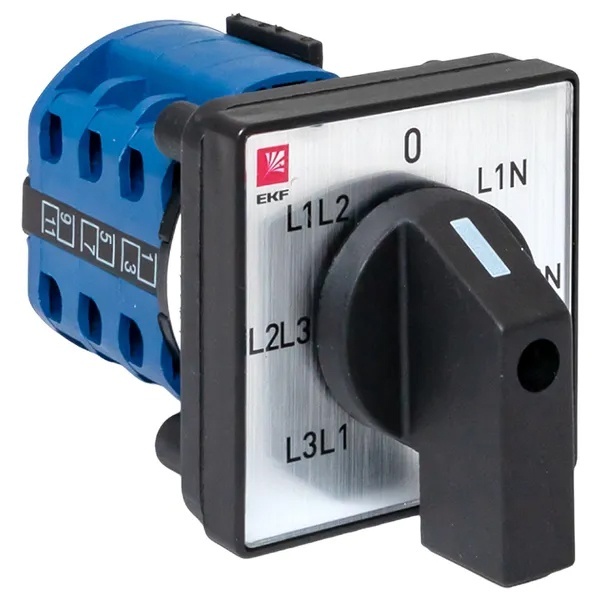

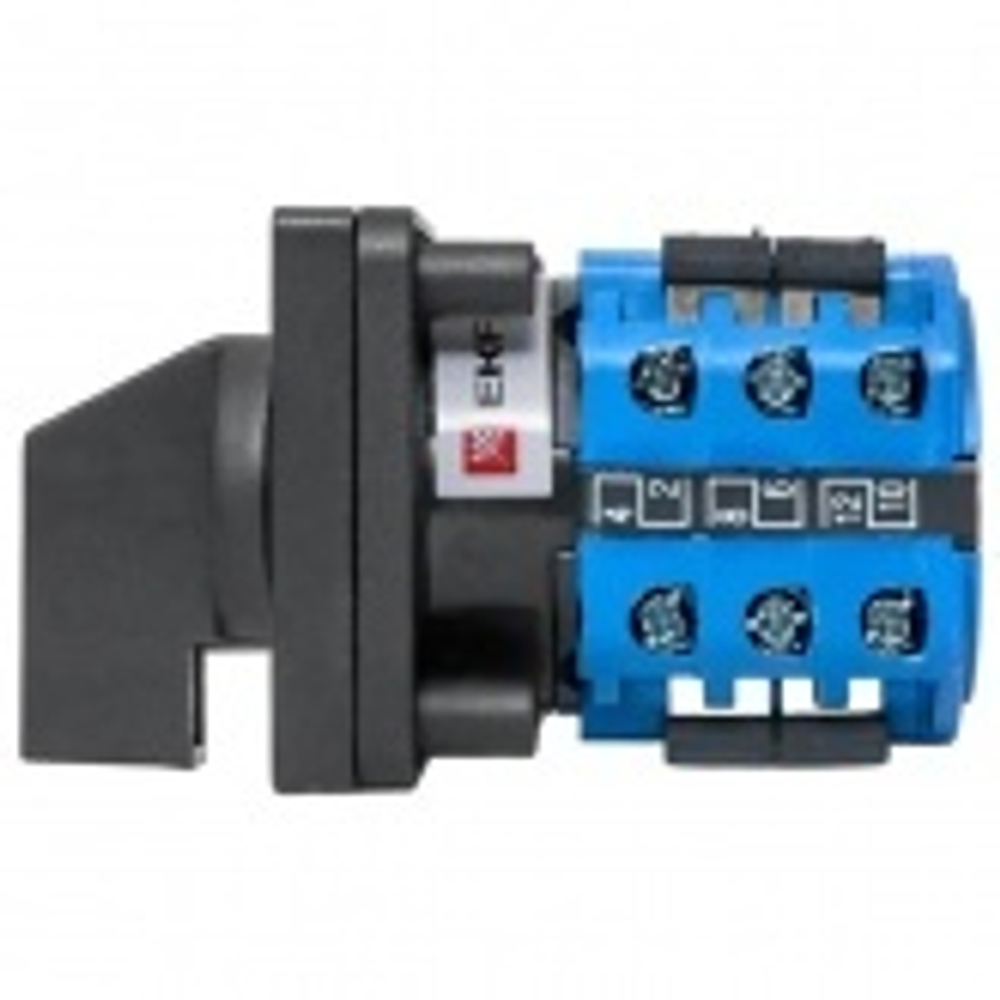

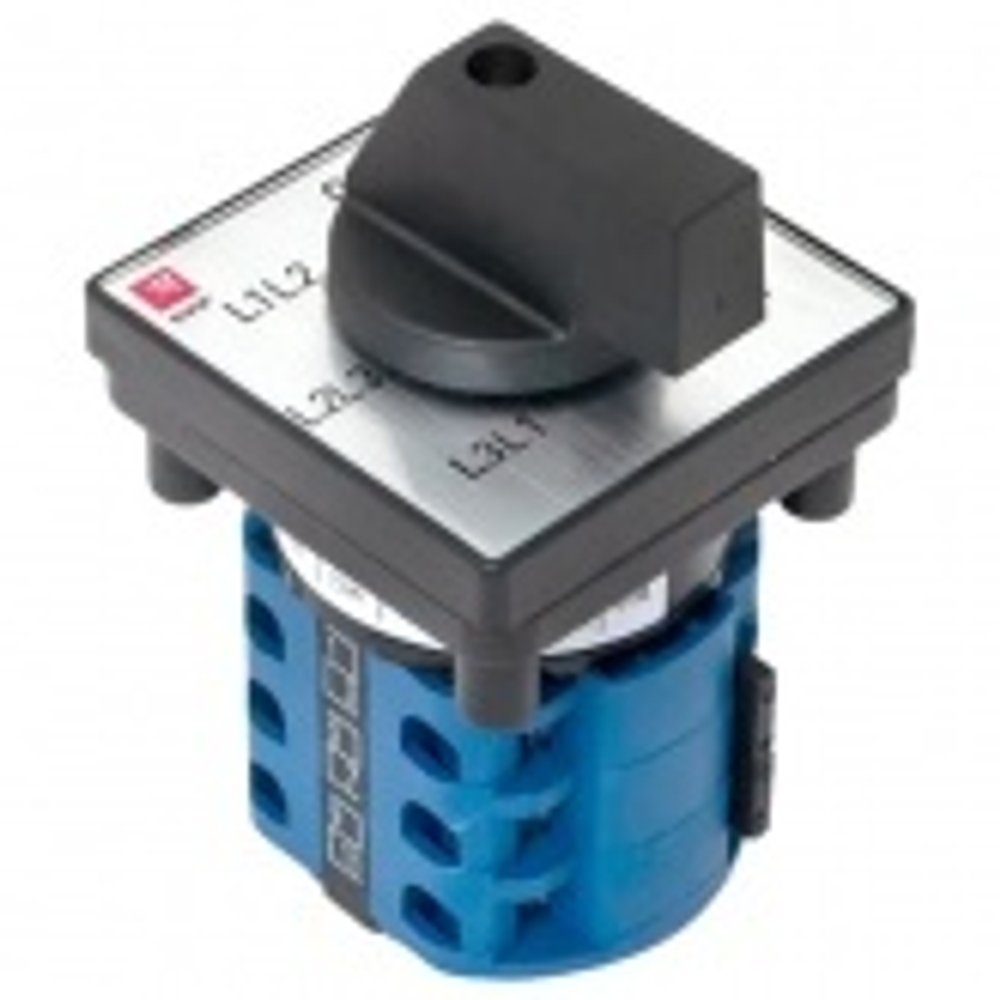

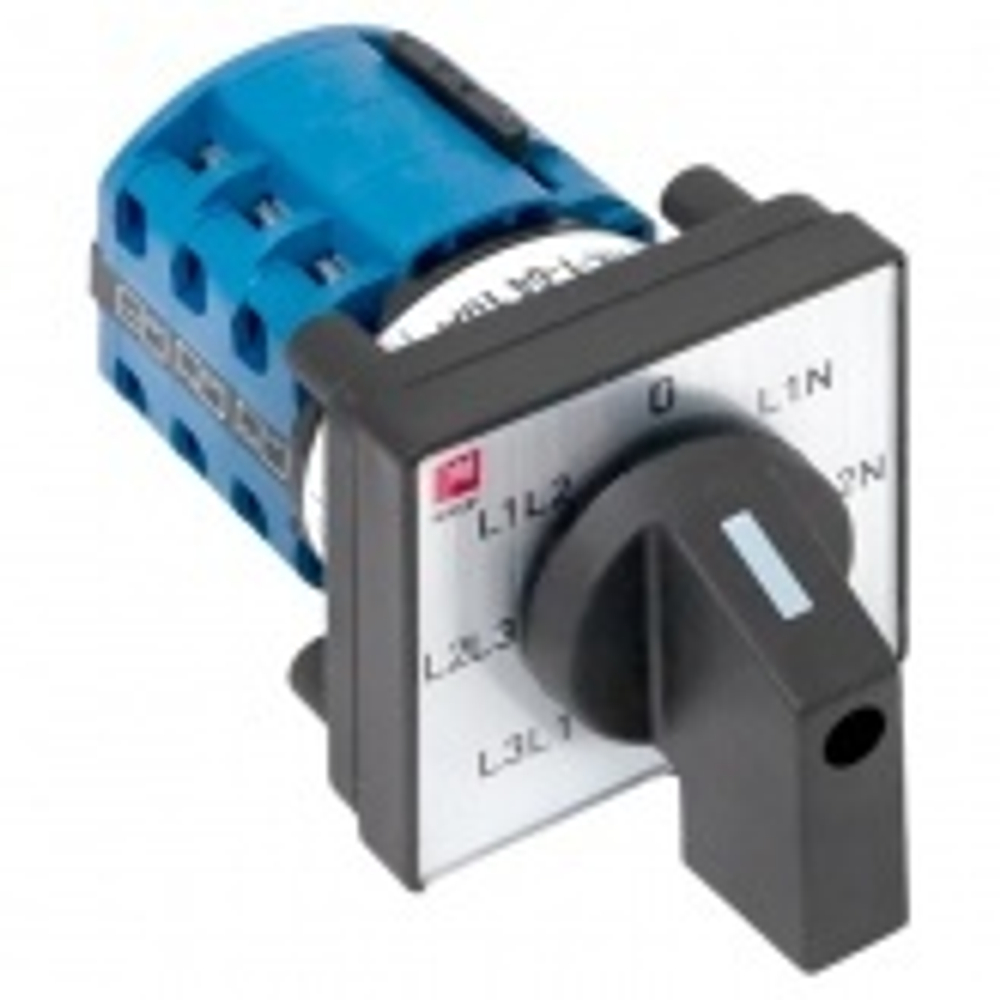

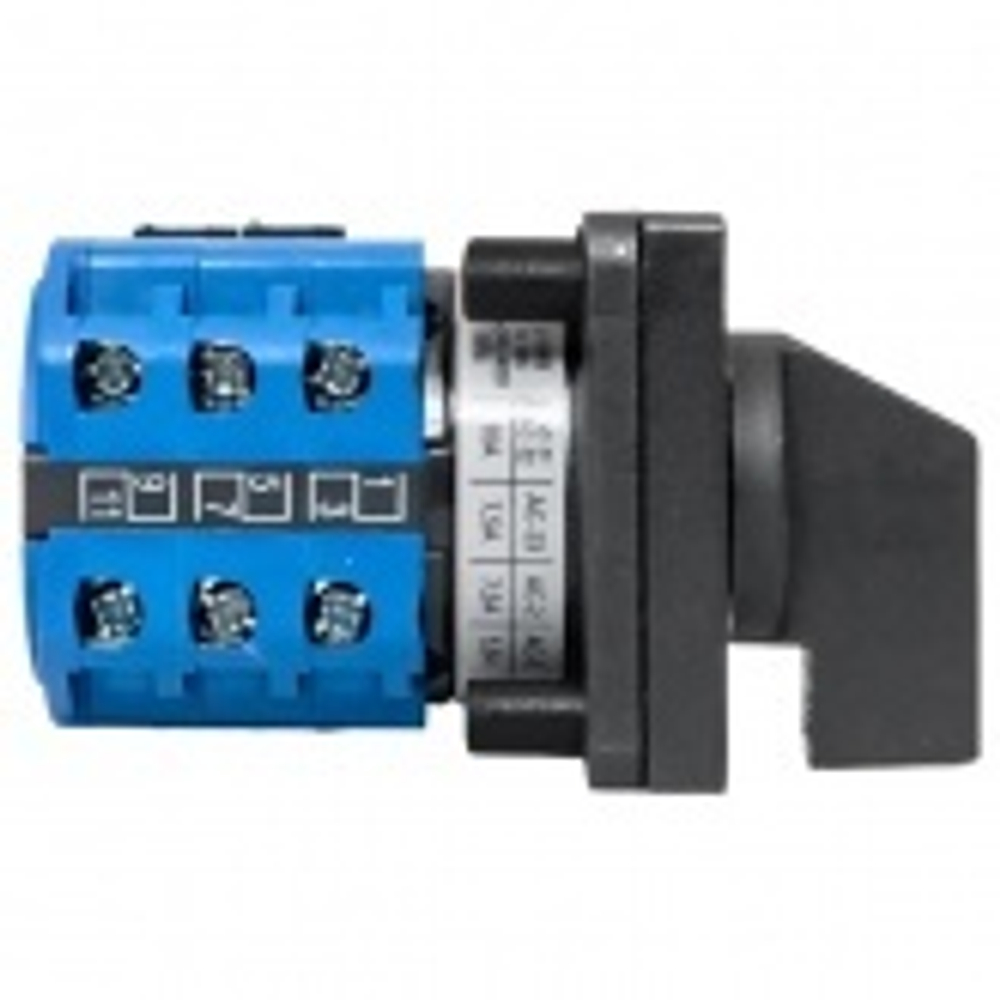

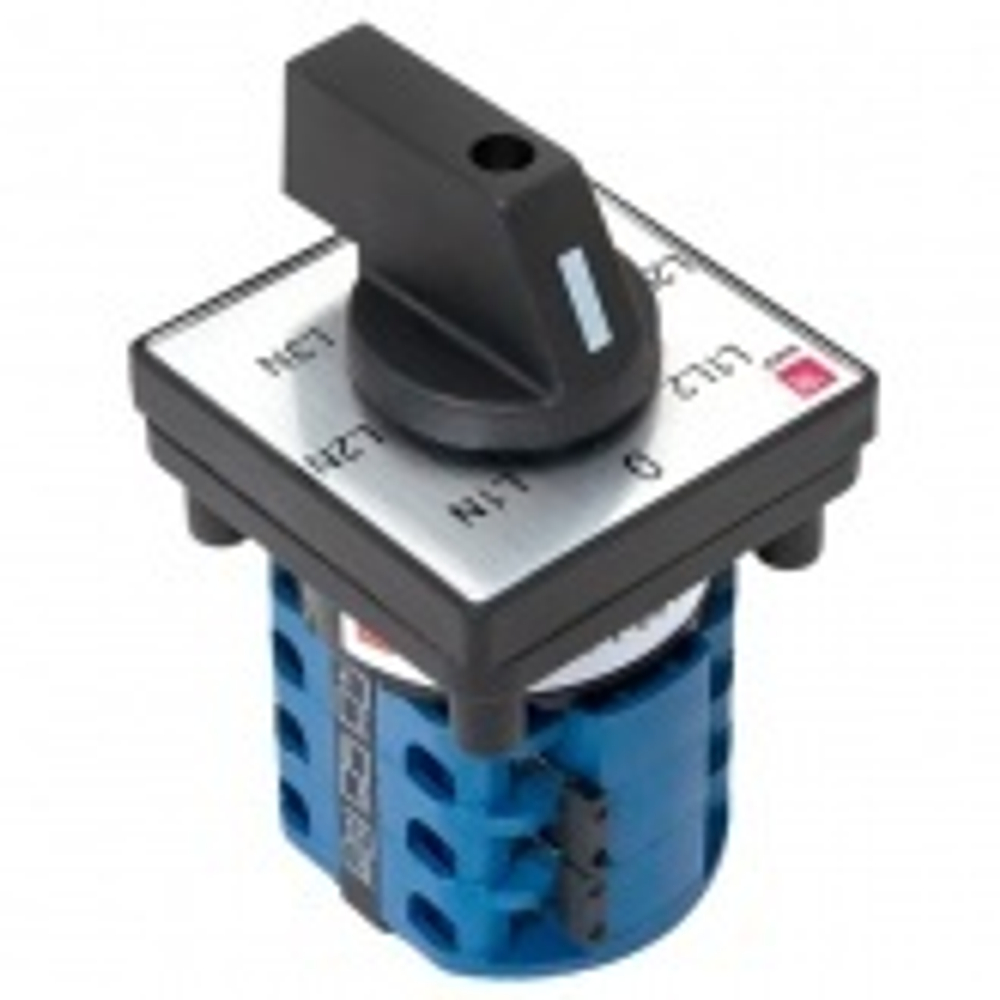

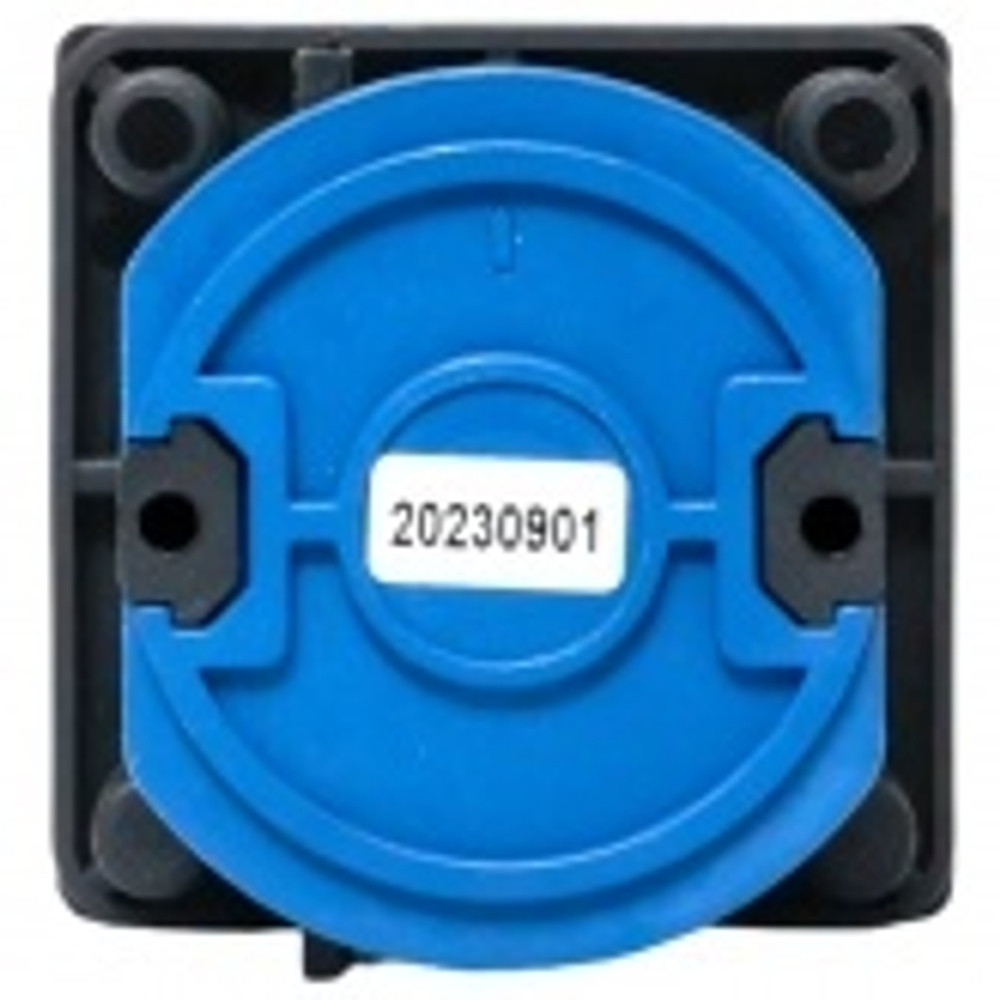

Переключатель кулачковый ПК-1-64 10А для вольтметра IP20 EKF pk-1-64-10

Четырехполюсный переключатель EKF ПК-1 на 7 положений pk-1-64-10

Кулачковые переключатели серии ПК EKF PROxima — это механические коммутационные устройства, предназначенные для работы в цепях переменного тока с номинальным напряжением до 400 В и частотой 50/60 Гц. Их конструкция обеспечивает надежность и устойчивость к внешним воздействиям благодаря контактам с повышенным содержанием серебра, что снижает переходное сопротивление.

Ассортимент кулачковых переключателей включает:
• ПК-1 — стандартные переключатели с различными схемами коммутации и количеством полюсов;
• ПК-2 — трехфазные переключатели с усовершенствованной контактной группой, выполняющие функцию выключателя нагрузки;
• ПК-3 — трехфазные переключатели в защитном корпусе с уровнем защиты IP 54, также выполняющие функцию выключателя нагрузки.

Особенности установки:
• Переключатели ПК-1 и ПК-2 монтируются с передним креплением, что позволяет устанавливать их на переднюю панель щитового оборудования, пульты управления и т. д.
• Модели ПК-3 снабжены задним креплением и предназначены для монтажа на монтажную панель.

Применение:

Кулачковые переключатели ПК EKF PROxima подходят для коммутации силовых и контрольных цепей под нагрузкой, а также переключения между цепями в следующих областях:

• оборудование диспетчеризации;
• управление и распределение электроэнергии, испытательные стенды;
• пульты управления;
• сварочное оборудование и другие системы.

Характеристики:
• Количество позиций переключения - 7
• Номинальный продолжительный ток - 10 А
• Степень защиты - IP20
• Количество полюсов - 4
• С нейтральным 0-положением (ОТКЛ) - Да

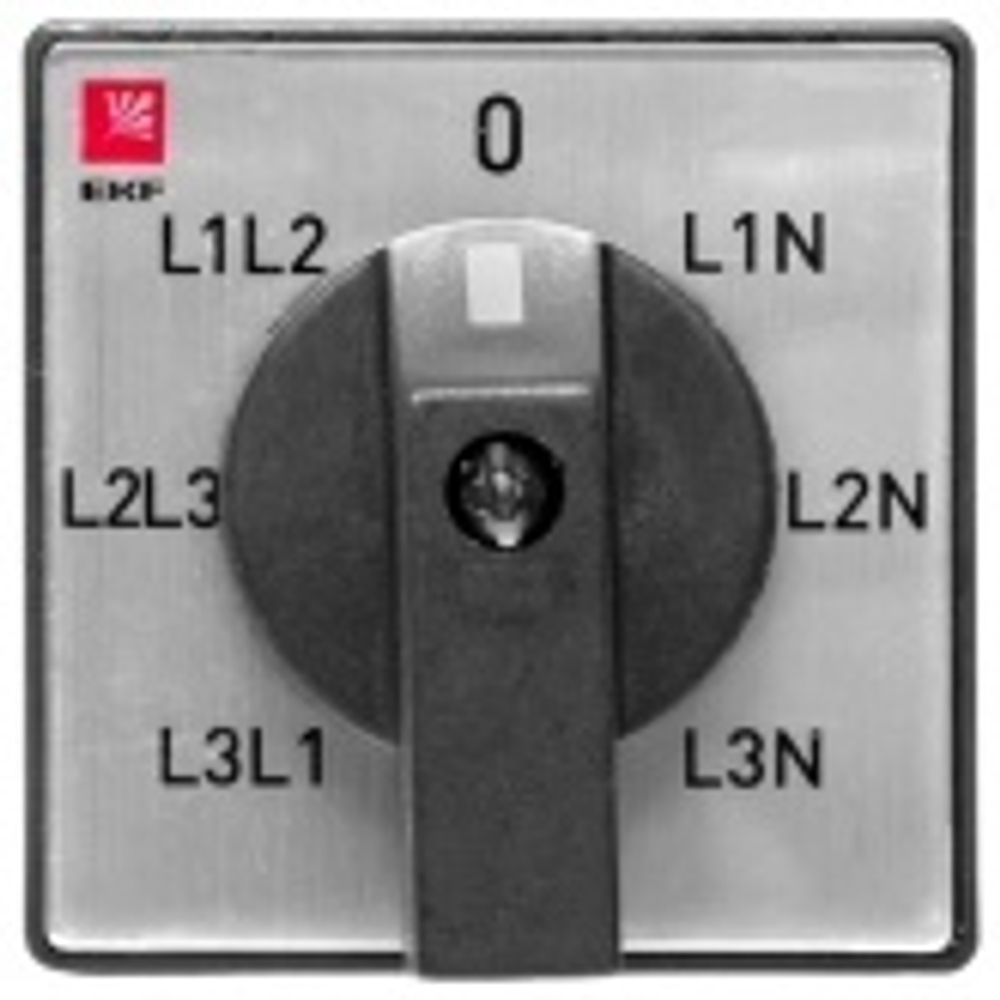

• Позиции переключения - 0-L1N-L2N-L3N-L3L1-L2L3-L1L2
• Тип элемента управления - Рукоятка поворот. короткая (узкий хват)
• Подходит для напольного монтажа - Нет
• Подходит для монтажа на передней стенке, 4 отверстия - Да
• Подходит для установки в распределительный щит - Да
• Подходит для промежуточного монтажа - Нет
• Комплектное устройство в корпусе - Нет
• Максимальное допустимое рабочее напряжение - 400 В
• С возвратом в нейтральное положение ("0") - Нет
• Модульная ширина (общ. кол-во модульных расстояний) - 3
