Описание

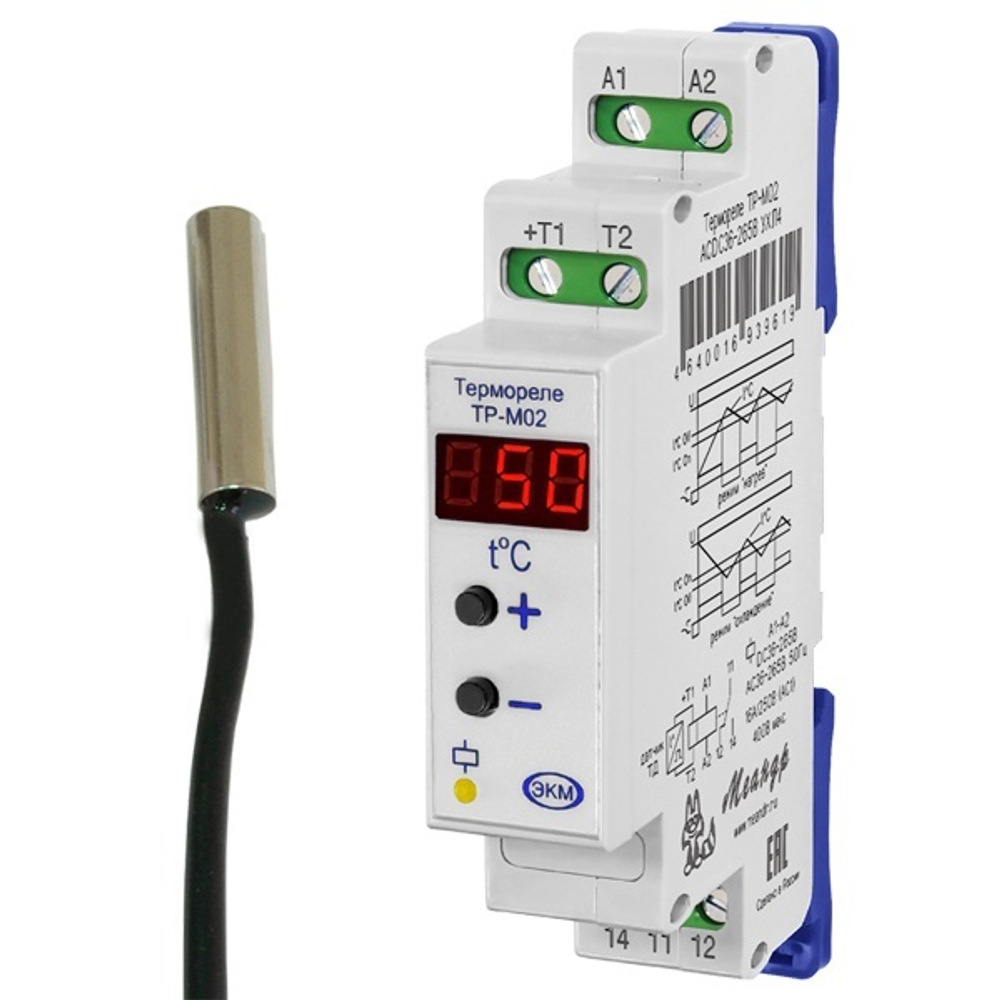

Модульное термореле с цифровым дисплеем ТР-М02 ACDC36-265В и выносным датчиком ТД-3 УХЛ4 2000016934038
Термореле ТР-М02 используется для контроля и поддержания заданного температурного режима по сигналам датчика температуры, на базе микросхемы DS 18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т.п., а также для использования в качестве комплектующего изделия в устройствах автоматики.
- Отображение текущей температуры на цифровом трёхразрядном индикаторе
- Широкий диапазон контролируемых температур -55...+125°С
- Работа в режиме "нагрев" или "охлаждение"
- Выходной контакт - 1 переключающая группа 16А/250В
- Контроль исправности датчика
- Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)
В данный комплект поставки входит датчик ТД-3, возможна поставка с датчиком ТД-2. Стандартная длина провода температурного датчика ТД-3 (-55 +125 °С) 2 метра.
| Номинальное напряжение питания | АСDC36-265 В |
| Потребляемая мощность, не более | 2 ВА |
Диапазон контролируемых температур | -55...+125 °С |
Погрешность измерения температур: в диапазоне 10...+85, в остальном рабочем диапазоне | ± 0.5 °С ± 2 °С |
| Температурный гистерезис | от 0.5 до 2 °С |
| Время готовности, не более | 2.5 с |
| Максимальное коммутируемое напряжение | 400 В (АС1/5А) |
| Максимальный коммутируемый ток: AС250В 50 Гц (АС1) /DC30В (DC1) | 16 A |
| Максимальная коммутируемая мощность: AC250В 50Гц (АС1) /DC30В (DC1) | 4000 ВА / 480 В |
| Максимальное напряжение между цепями питания и контактами реле | АС2000В (50Гц-1мин) |
| Механическая износостойкость, не менее | 10х10 циклов |
| Электрическая износостойкость, не менее | 100000 циклов |
| Количество и тип контактов | 1 переключающая группа |
| Диапазон рабочих температур (по исполнениям) | -25...+55°С(УХЛ4) |
| Температура хранения | -40...+70 #176С |
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (EC/EN61000-4-4) | уровень 3 (2кВ/5кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.4-99 (EC/EN61000-4-4) | уровень 3 (2кВ А1-A2) |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 |
| Степень защиты реле по корпусу / по клеммам | IP40 / IP20 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
| Относительная влажность воздуха | до 80% (при 25°C) |
| Высота над уровнем моря | до 2000 м |
| Рабочее положение в пространстве | произвольное |
| Режим работы | непрерывный |

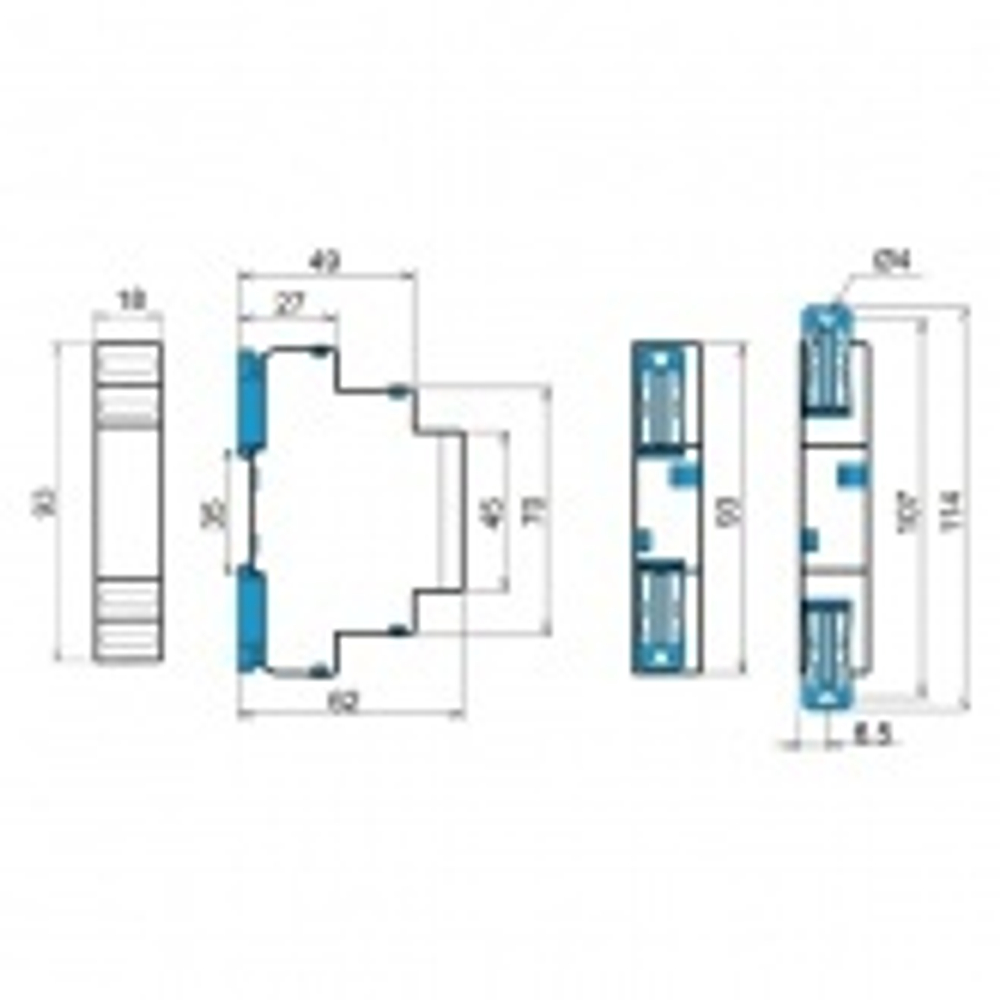

| Габаритные размеры | 18х93х62 мм |
| Масса | 0.08 кг |
Характеристики
Производитель
Меандр
