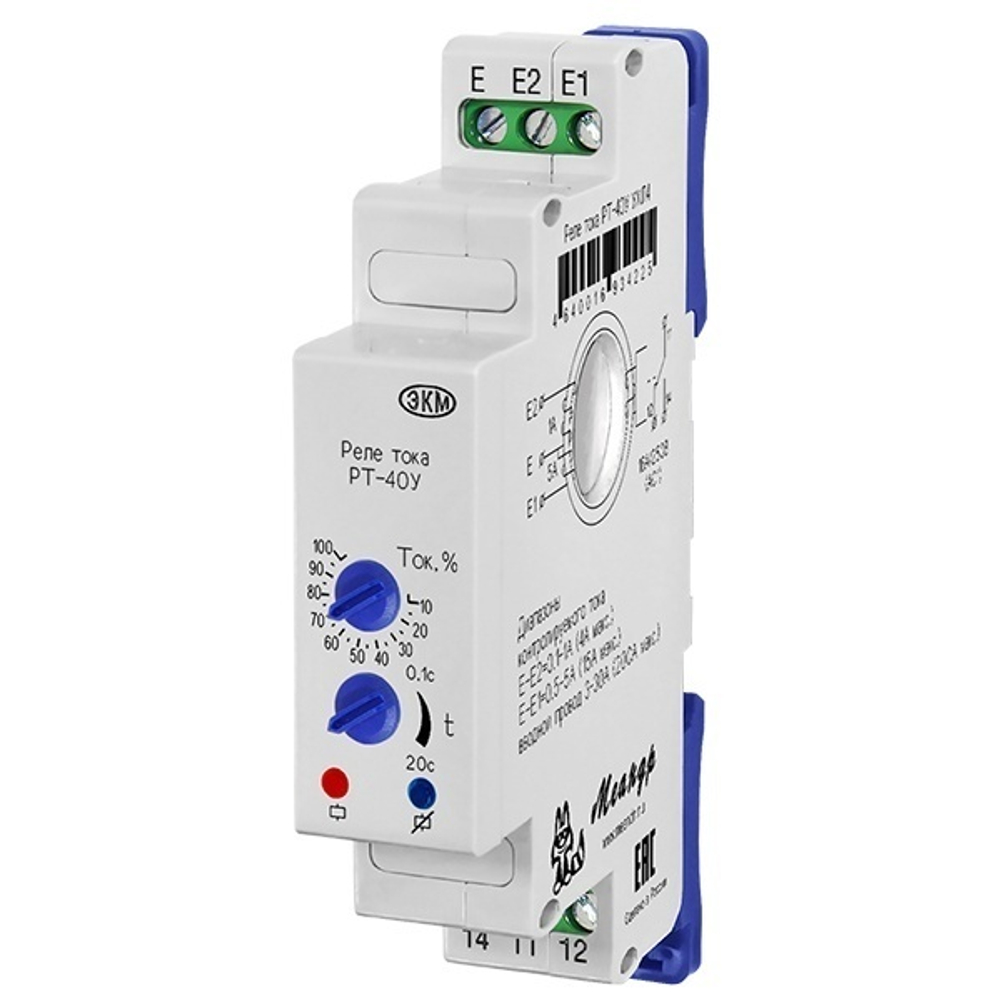

Универсальное реле контроля тока Меандр РТ-40У 4640016934225
Реле контроля тока РТ-40У используется в схемах релейной защиты и автоматики энергетических систем в качестве устройства, реагирующего на превышение допустимого тока.Реле может использоваться для контроля перегрузки электродвигателей или другого электрооборудования, для контроля потребления, токовой защиты, диагностики состояния оборудования (замыкание, пониженное или повышенное потребление тока).
- Питание от контролируемого тока
- Три диапазона измерения тока (0,1-1А, 0,5-5А и 3-30А)
- Регулируемый порог срабатывания от 10 до 100% максимального значения тока
- Регулируемая задержка срабатывания исполнительного реле от 0,2с до 20с
- Встроенное исполнительное реле 16А 250
- Корпус шириной 18мм
| Питание | От контролируемого тока |
Номинальная частота измеряемого тока | 45…65, 400* |

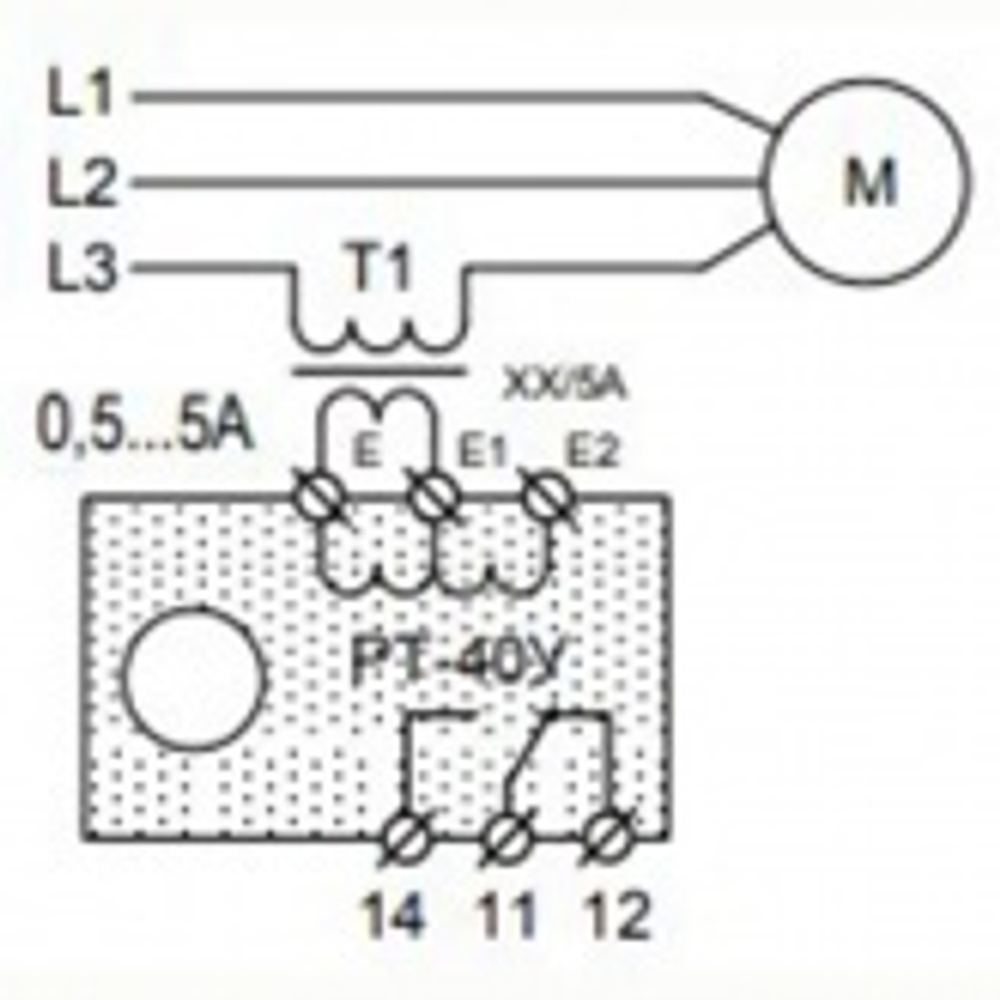

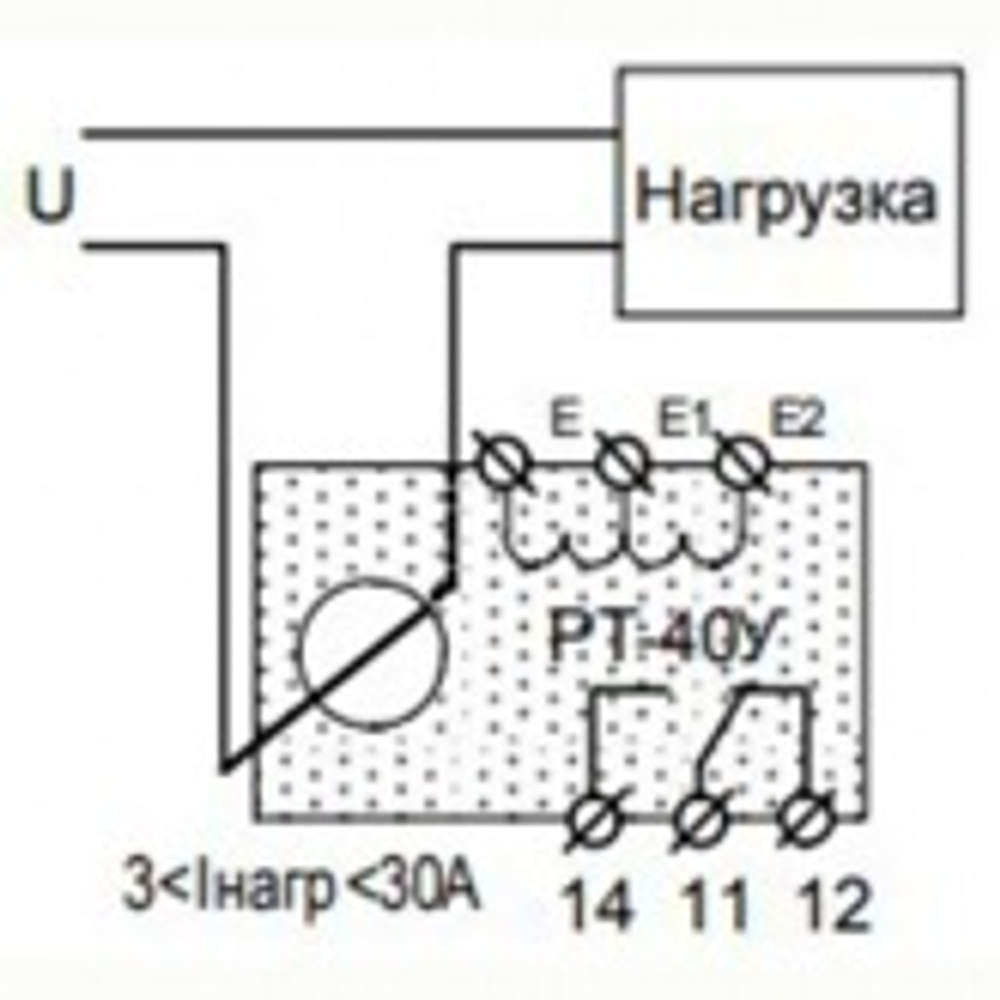

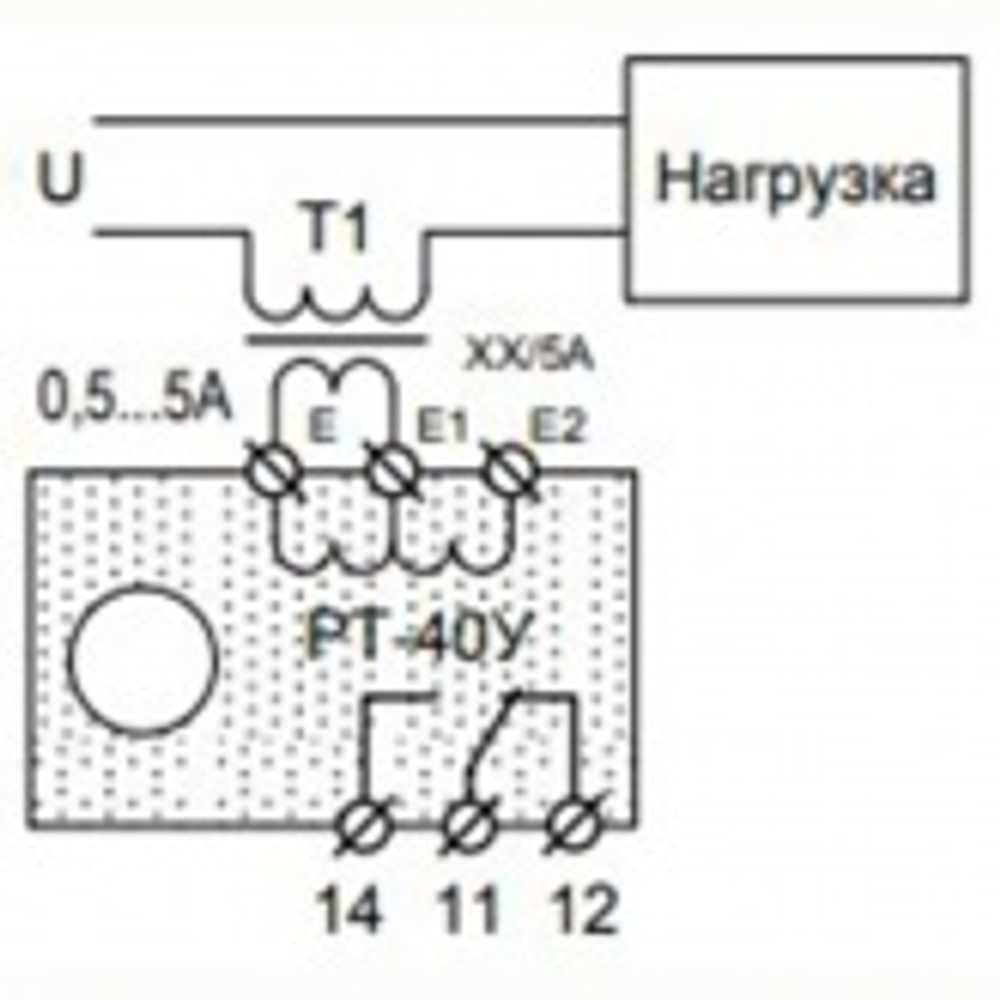

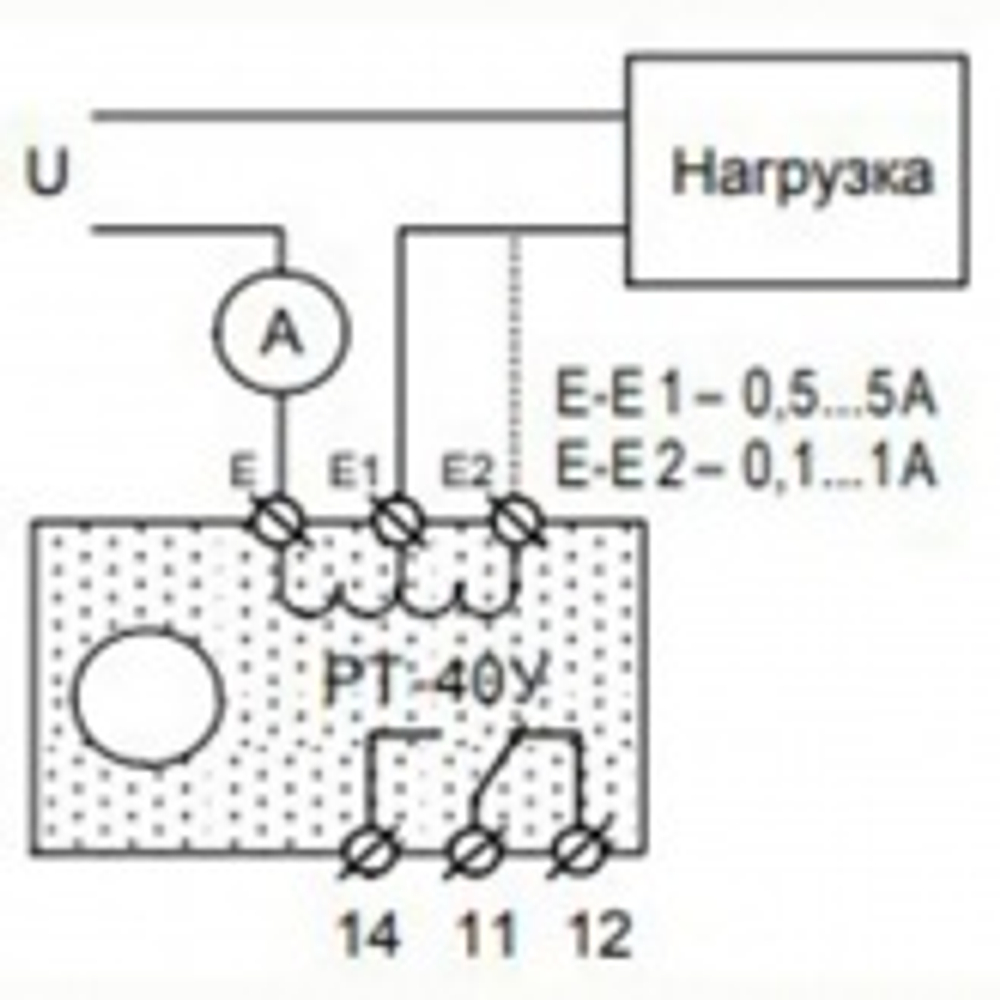

| Измерительная цепь:
- клеммы E - E2 - клеммы E - E1 - бесконтактный способ - встроенный трансформатор тока |
0,1 - 1 А 0,5 - 5 А 3 - 30 А |
| Термическая устойчивость при длительном протекании тока:
- вход E - E2 - 1A - вход E - E1 - 5A - встроенный трансформатор тока - 30 А |
4А 15А 200А |

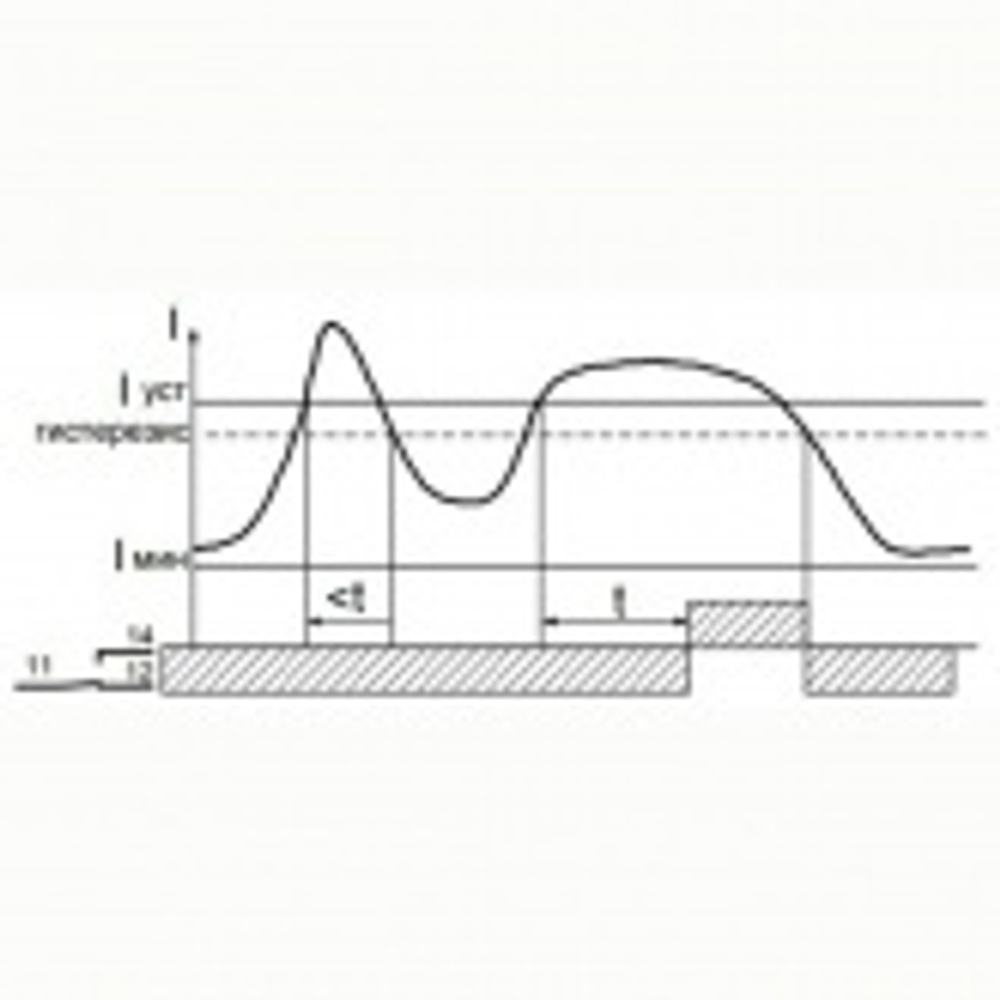

Регулировка порога срабатывания от максимального значения диапазона | 10 - 100 % |
| Погрешность установки порога срабатывания | 15 % |
| Погрешность измерения | 10 % |
| Гистерзис | 10 % |
| Регулируемая задержка срабатывания | 0,1 - 20 с |
| Максимальное коммутируемое напряжение | 400 (AC/5A) |
Максимальный коммутируемый ток (АС1): АС250В 50Гц (АС1)/DC30В (DC1) | 16А |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | 1 переключающий |
Количество и тип контактов | УХЛ4 |
Диапазон рабочих температур (по исполнениям) | -25…+55 °C |
Температура хранения | -40...+70 °C |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) |
| Рабочее положение в пространстве | произвольное |
| Режим работы | круглосуточный |

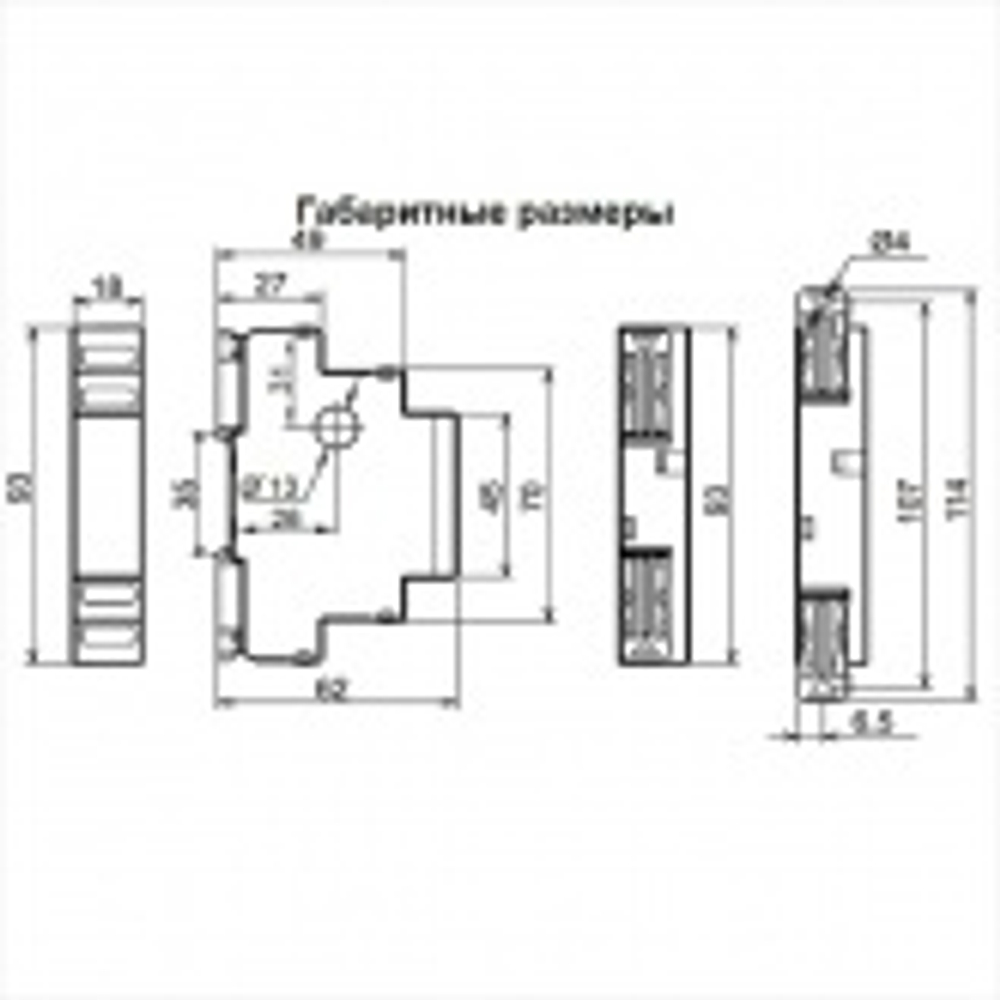

| Размеры | 18x93x62 мм |
| Масса | 0,095 кг |
