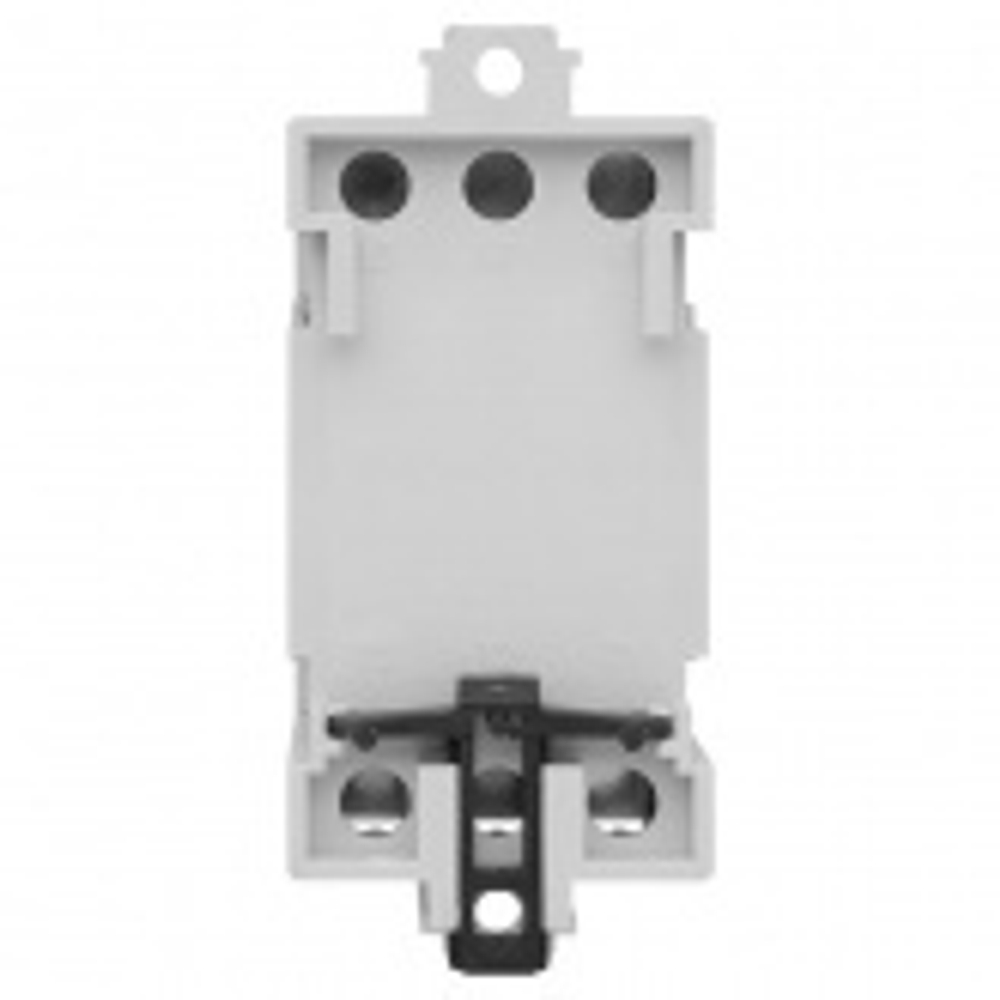

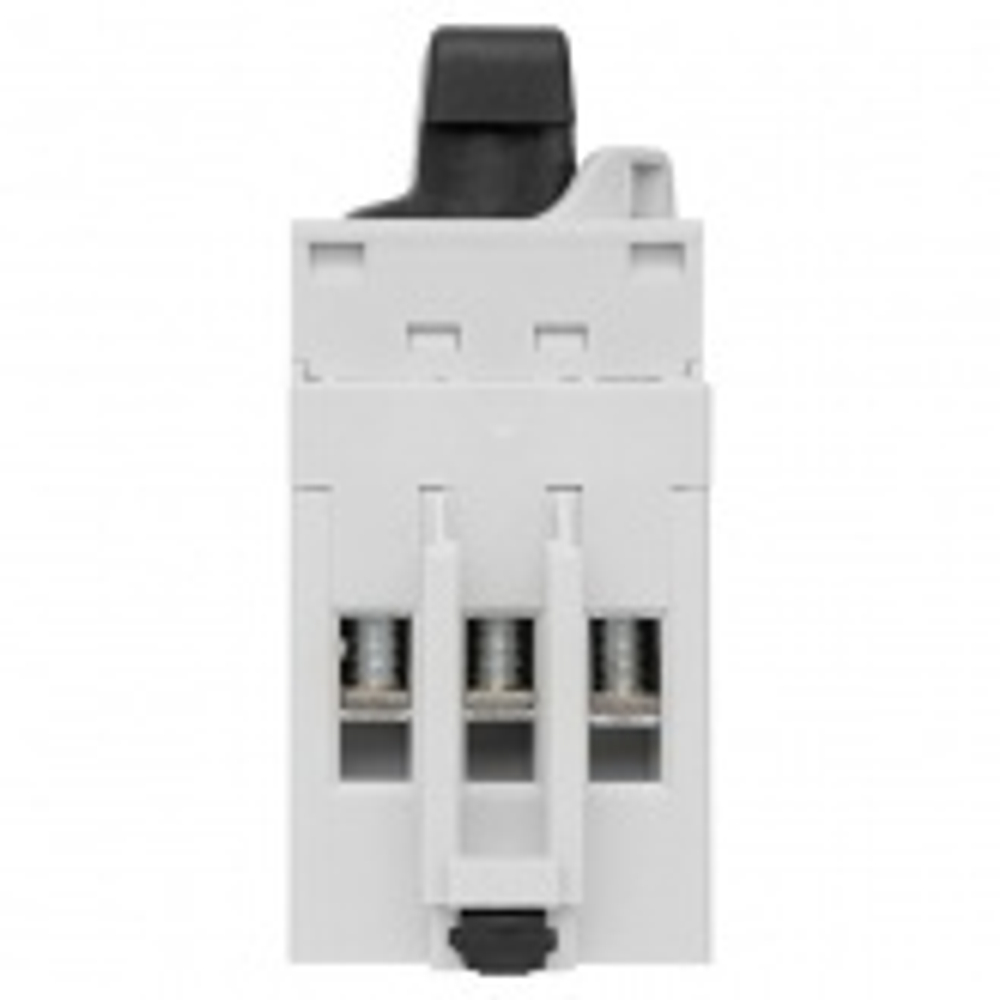

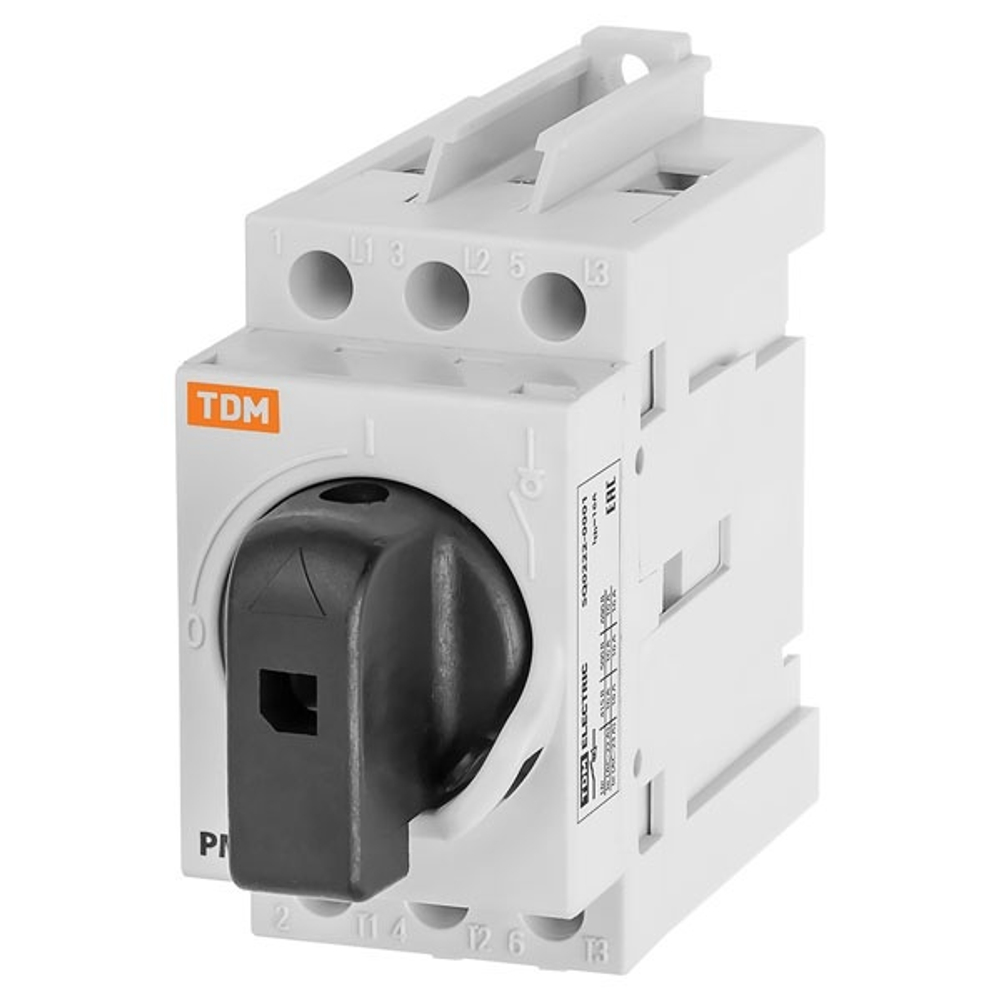

Трехполюсный модульный рубильник РМ-16 ТДМ, номинальный ток 16 ампер SQ0222-0001
Модульные рубильники часто используются в распределительных щитах и электрических панелях для отключения определенных цепей или оборудования при необходимости. Они обычно имеют рукоятку или ручку для переключения между положениями включено и выключено. Положение включено обеспечивает пропускание тока через рубильник, а положение выключено прерывает цепь и изолирует ее от источника питания.
- Назначение:
- Проведение тока в нормальном режиме.
- Частое оперативное включение и выключение электрической цепи.
- Применение:
- Вводно-распределительные устройства жилых и общественных зданий.
- Пункты управления отдельными нагрузками: двигателями, насосами, станками и т.д.
- Материалы:
- Контактная группа выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
- Корпус выполнен из негорючего полиамида, армированного стекловолокном (PA6.6).
- Преимущества:
- Повышенная коммутационная способность АС-23 А позволяет использовать рубильники для нагрузок смешанного типа и электродвигателей.
- Механизм быстрого включения и отключения.
- Двойной разрыв каждой фазы.
- Номинальное выдерживаемое импульсное напряжение 8 кВ. Возможность установки на DIN-рейку или монтажную плату.
- Механическая прочность изделия – до 20 000 циклов включения/выключения.
- Возможность установки навес-ного замка в позиции ОТКЛ.
| Количество полюсов | 3 |
| Номинальное напряжение частотой 50 Гц, В | 230/400 |
| Номинальный ток, А | 16 |
| Номинальный кратковременно выдерживаемый ток Icw (1 сек) (Arms) | 1260 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 8 |
| Категории применения | AC-22 A, AC-23 A |
| Условия эксплуатации | УХЛ4 |
| Степень защиты выключателя | IP20 |
| Механическая износостойкость, циклов В/О, не менее | 20 000 |
| Диапазон рабочих температур, °С | от –40 до +50 |
| Максимальное сечение подключаемых проводников, мм | 1,5–16 |
Описание от производителя:
Назначение:
Проведение тока в нормальном режиме. Частое оперативное включение и выключение электрической цепи.
Применение:
Вводно-распределительные устройства для жилых и общественных зданий. Пункты управления отдельными нагрузками: двигателями, насосами, станками и т. д.
Преимущества:
Номинальное выдерживаемое импульсное напряжение 8 кВ. Двойной разрыв каждой фазы. Механизм быстрого включения и отключения. Повышенная коммутационная способность АС-23 А позволяет использовать рубильник для нагрузок смешанного типа и электродвигателей.
Материалы:
Контактная группа рубильника выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации. Корпус рубильника выполнен из негорючего полиамида, армированного стекловолокном (PA6.6).

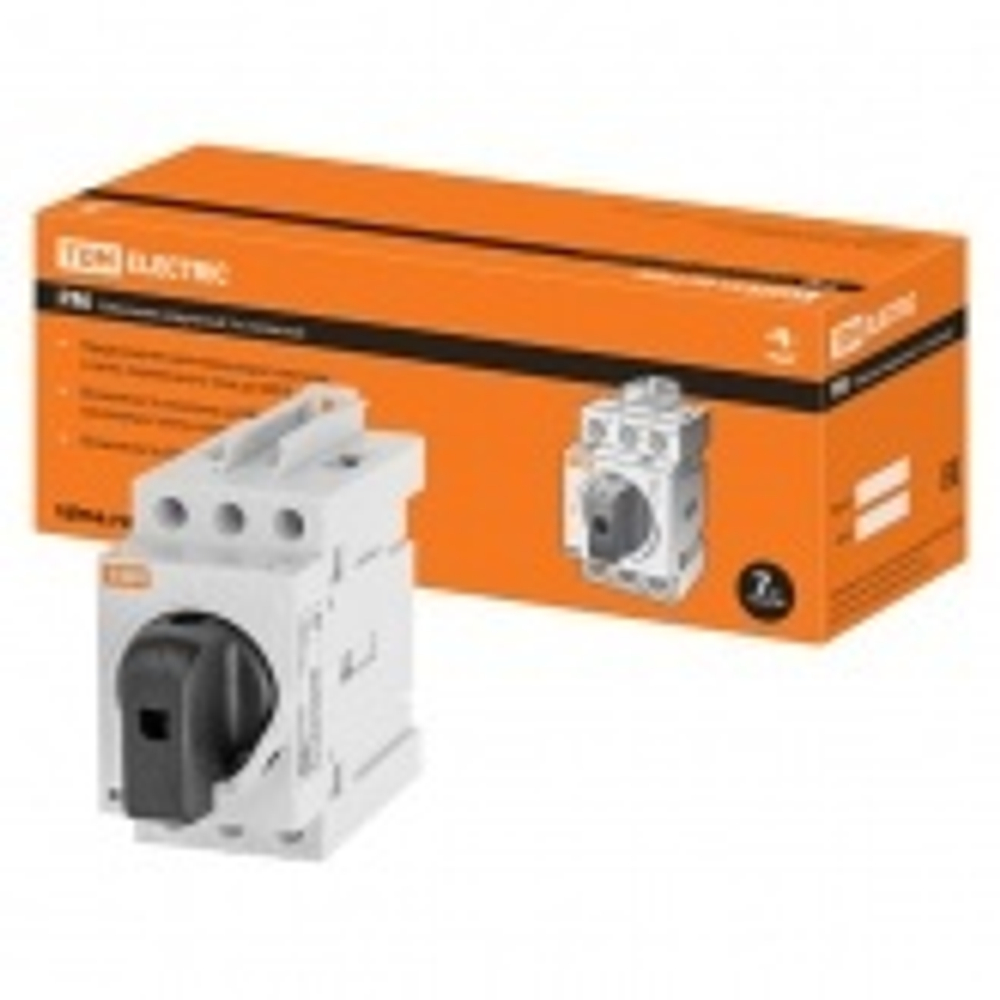

Упаковка:
РМ-16 по 6 шт. РМ-20 по 6 шт. РМ-25 по 6 шт. РМ-40 по 6 шт. РМ-63 по 6 шт. РМ-80 по 4 шт. РМ-100 по 4 шт. РМ-125 по 4 шт.
