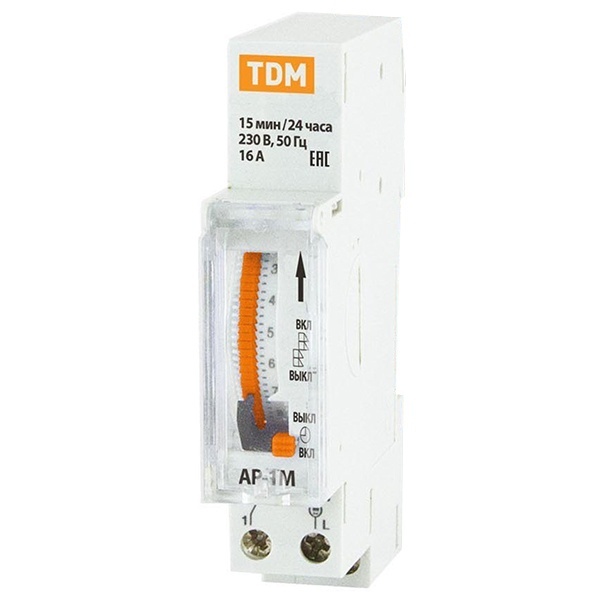

Электромеханическое, суточное реле времени серии АР-1M 16А шаг 15мин ТДМ SQ1503-0021
- Назначение:
- для отчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени по суточному циклу.
- Применение:
- в промышленных и бытовых электроустановках для автоматизации технологических процессов.
- Материалы:
- корпус из негорючего самозатухающего пластика.
- Конструкция:
- Реле содержат электронную схему управления, частота импульсов которой синхронизирована кварцевым резонатором. Схема управления предназначена для управления движением миниатюрного шагового электродвигателя, передающего вращение через зубчатую передачу на установочные лимбы.
- Установочные лимбы (сектора) делают полный оборот за 1 сутки. Один сектор соответствует периоду 15 минут, при совмещении запрограммированного сектора с меткой текущего времени, устройство переключает контакты (подключает нагрузку).
- Преимущества:
- Реле снабжены резервным подзаряжаемым источником питания, обеспечивающим их работу от 72 до 300 часов (в зависимости от исполнения) при отключении питания сети.
- Реле АР-1М имеет ширину 1 модуль, что позволяет экономить место в щитке.
- Реле имеют возможность смены встроенного аккумулятора.
- Характеристики:
- Номинальный ток нагрузки In: 16 А
- Номинальное напряжение: 230 В
- Номинальная частота: 50 Гц
- Потребляемая мощность: не более 1 Вт
- Шаг установки выдержки времени: 15 мин
- Погрешность срабатывания реле по времени: ± 3 мин
- Число циклов ВКЛ/ВЫКЛ в сутки: 24
- Погрешность отчета временных интервалов: 5 с/сутки
- Время работы от источника резервного питания при отключении сети: 72 часа
- Тип аккумулятора: В80Н Ni-MH 1,2В 80мАч
- Электрическая износостойкость: не менее 100 000 циклов
- Механическая износостойкость: не менее 10 000 000 циклов
- Диапазон рабочих температур: 20…+55 °С
- Способ установки: На DIN-рейку
- Гарантийный срок годности устройства: 5 лет
Описание от производителя:
Назначение:
Для отчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени по суточному циклу.
Применение:
В промышленных и бытовых электроустановках для автоматизации технологических процессов.
Преимущества:
Реле снабжены резервным подзаряжаемым источником питания, обеспечивающим их работу от 72 до 300 часов (в зависимости от исполнения) при отключении питания сети. В реле АР имеется возможность пломбировки крышки клеммной колодки и защитной верхней крышки. В реле АР и АР-П имеется возможность установки реле как на DIN-рейку, так и на монтажную плоскость. В реле АР для этого используется дополнительная планка (входит в комплектацию). Реле АР-1М имеет ширину 1 модуль, что позволяет экономить место в щитке. Реле имеют возможность смены встроенного аккумулятора. Реле АР-П дает возможность установки времени с точностью ±20 секунд, что выше в несколько раз, чем в других устройствах серии АР.
Материалы:
Корпус из негорючего самозатухающего пластика.
