Косая соединительная пластина ЕКФ gc-57082-4

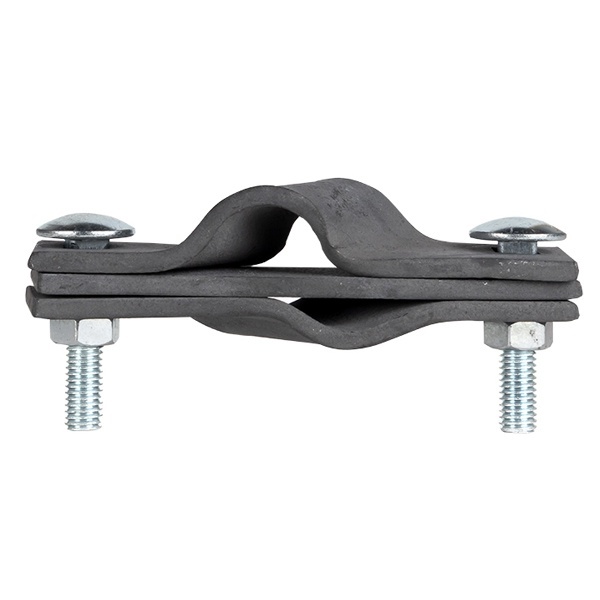

Данный соединительный элемент заземления от известной компании EKF представляет собой диагональный зажим из стали толщиной 4 мм. Его предназначение состоит в закреплении вертикально установленного стержня заземления диаметром 16 мм с проводником круглого сечения или плоской полосой, проложенными горизонтально. Внешне он представляет собой 2 пластины размером 105х42х4 мм, закрепленные 2 болтами из анодированной стали. Болты с удлинением служат для более прочного прижима проводников. Одна часть зажима адаптирована под стержень, а другая имеет посадочное место для проводника или полосы заземления. Между пластинами есть разделительная перегородка, которая необходима для предотвращения очага биметаллической коррозии во время контакта разнородных металлов. Диагональный зажим имеет упрощенную конструкцию и используется совместно с другими элементами, предназначенными для заземления и молниезащиты зданий, сооружений или подвальных помещений. Такой комплекс мер направлен на обеспечение сохранности электроустановок и оборудования.
