Соединительная пластина ЕКФ для стержня с круглым и плоским проводниками gc-g3116

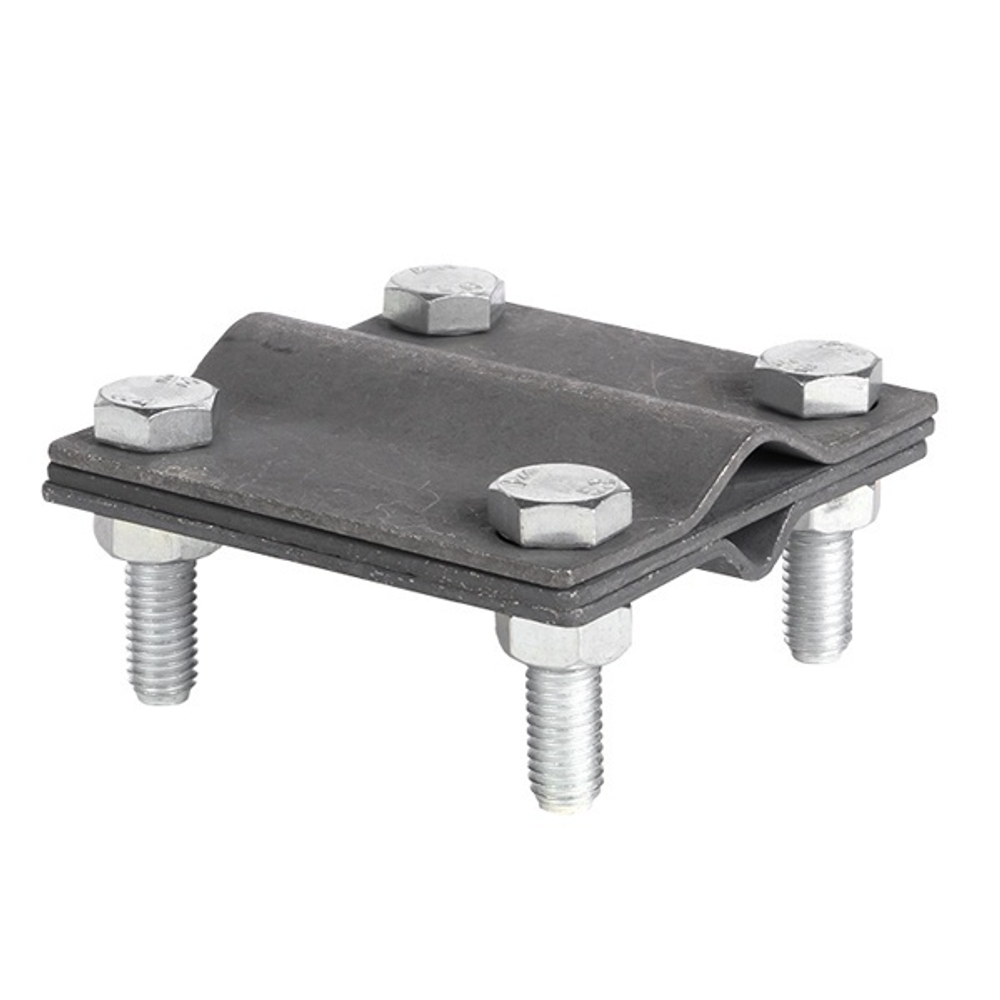

Данный соединительный элемент заземления от известной компании EKF системы КУПОЛ представляет собой зажим штырь-полоса-прут, который сделан из стали с оцинкованным покрытием. Его предназначение состоит в параллельном или крестовом соединении заземляющего стержня диаметром от 12 до 20 мм и прутка с сечением 8-10 мм или плоской полосы шириной до 50 мм. Внешне он представляет собой 2 квадратные пластины размером 70х70 мм, стянутые 4-мя шестигранными болтами с гайками из оцинкованной стали, имеющими диаметр отверстий 9 мм. Одна часть зажима адаптирована под пруток или полосу, а другая имеет посадочное место для штыря заземления. Между пластинами есть разделительная перегородка, которая необходима для предотвращения очага биметаллической коррозии во время контакта разнородных металлов. В целях надежной работы системы заземления и обеспечения минимального переходного электрического сопротивления контакта все зажимы после монтажа необходимо обмотать изоляционной лентой или обработать защитной смазкой. Она надежно герметизирует зажим от попадания влаги и предотвращает возникновение коррозии в месте соединения прутка или полосы со стержнем заземления. Масса изделия составляет 330 г. Соединитель используется совместно с другими элементами для организации единой системы заземления административных зданий и сооружений, а также подвальных помещений.
